如何檢測斜齒輪副的嚙合狀態？

發布時間：2025-06-05
閱讀：1001
檢測斜齒輪副的嚙合狀態需要從靜態接觸、動態運行、精度參數等多維度綜合評估。以下是具體方法和操作要點：
一、靜態接觸檢測：涂色法（直觀判斷）
操作步驟
涂色：在主動輪齒面均勻涂抹薄層 紅丹粉 或 藍油（厚度約 0.005~0.01mm）。
嚙合轉動：手動盤動齒輪副，使齒輪嚙合轉動 2~3 圈（模擬工作狀態）。
觀察痕跡：檢查從動輪齒面的接觸痕跡位置與面積。
合格標準
理想位置：接觸痕跡位于齒面中部，沿齒長方向占比 ≥70%，沿齒高方向占比 ≥50%。
異常判斷：
痕跡偏向齒頂 / 齒根 → 中心距偏差過大 或 齒輪加工誤差。
痕跡偏向齒寬一端 → 軸平行度超差（如兩軸歪斜）。
二、精度參數測量：儀器量化分析
1. 齒側間隙檢測
塞尺法：直接用塞尺插入非工作齒面間隙，適用于間隙 >0.3mm 的粗測。
壓鉛法（高精度）：
在齒面間放置直徑為間隙 2~3 倍的鉛絲，盤動齒輪擠壓后測量鉛絲最小厚度。
標準：間隙值需符合設計要求（如 GB/T 10095.1 標準，通常為 0.05~0.3mm，隨模數增大而增加）。
2. 軸平行度與中心距檢測
激光對中儀：
測量?jī)奢S在水平和垂直方向的偏移量，要求平行度誤差 ≤0.05mm/m（高精度設備≤0.02mm/m）。
中心距誤差需控制在 ±0.01m（m 為模數）范圍內。
3. 齒形與齒向誤差檢測
齒輪測量中心：
檢測齒形誤差（反映齒廓形狀精度，允許值約 5~15μm）和齒向誤差（反映齒面直線度，允許值約 8~20μm）。
誤差超差會導致接觸不均，需修磨或更換齒輪。
三、動態運行監測：振動與溫度分析
1. 振動檢測（核心方法）
工具：便攜式振動分析儀（如測振筆或頻譜儀）。
檢測點：齒輪箱軸承座或殼體表面（垂直、水平、軸向三方向）。
異常特征：
振動幅值突變（如加速度 > 10m/s2）→ 齒面磨損、裂紋或安裝錯位。
頻率異常：
嚙合頻率（f = n×z/60，n 為轉速，z 為齒數）的倍頻或邊頻帶出現 → 齒面損傷。
低頻振動（如軸頻）→ 軸系不對中或軸承故障。
2. 溫度監測
方法：紅外測溫儀測量殼體溫度，正常溫升 ≤30℃，最高溫度 ≤80℃（高溫環境需調整）。
異常判斷：溫度驟升或局部過熱 → 嚙合不良導致摩擦加?。ㄈ玳g隙過小、潤滑不足）。
四、油液分析：磨損預判
污染度檢測：
取油樣通過濾膜稱重或顆粒計數器，若鐵系磨粒 >50 個 /mL（ISO 4406 等級≥18/16），提示齒面磨損。
光譜分析：
檢測油液中金屬元素（如 Fe、Cu）含量，F(xiàn)e 激增反映齒輪磨損，Cu 激增可能為軸承故障。
五、常見問題與解決措施
異?，F(xiàn)象 可能原因 解決方法
接觸痕跡偏齒頂 中心距過大或齒輪變位錯誤 調整中心距，核對齒輪參數
振動頻譜出現邊頻帶 齒面局部點蝕或裂紋 拆卸檢查，更換損傷齒輪
油溫過高且油液乳化 潤滑不足或油液污染 清洗油箱，更換合適潤滑油（如黏度 ISO VG 220）
齒側間隙不均勻 軸系彎曲或軸承磨損 校直軸或更換軸承，重新對中
六、檢測周期與安全提示
新設備：運行 50~100 小時后首次檢測，之后每季度一次。
大修后：每 200 小時檢測一次，穩定后延長至半年一次。
安全操作：動態檢測時需停機斷電，避免接觸轉動部件；使用激光儀器時注意避免直射眼睛。
通過以上方法，可系統評估斜齒輪副的嚙合狀態，提前發現安裝誤差、磨損等隱患，確保傳動系統高效可靠運行。

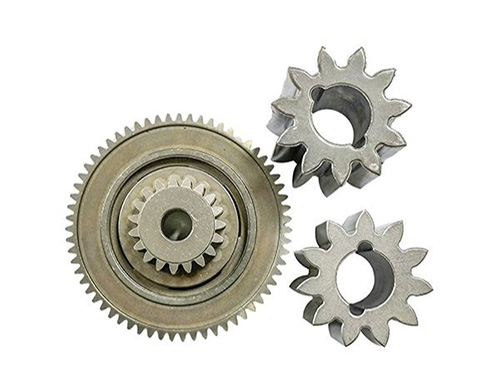

粉末冶金齒輪
