模塊化減速機的接線方法有哪些？

發布時間：2025-08-25
閱讀：1001
模塊化減速機的接線方法需根據其驅動類型（如普通電機、伺服電機、步進電機等）和控制系統（變頻器、PLC、驅動器等）進行匹配。以下是常見的接線方法及注意事項：
一、普通交流電機（單相/三相）的接線?
?1. 直接啟動（無調速）?
?接線步驟?：
?電源線?：將電機輸入端子（U/V/W或L/N）通過斷路器或接觸器接入電網（三相380V或單相220V）。
?接地線?：電機外殼必須接地（PE線），防止漏電風險。
?保護裝置?：建議加裝熱繼電器（過載保護）和熔斷器（短路保護）。
?適用場景?：
無需調速的輸送帶、攪拌機等簡單設備。
?2. 變頻器調速控制?
?接線步驟?：
?變頻器輸入?：接入三相或單相電源（注意電壓匹配）。
?變頻器輸出?：U/V/W端子連接電機輸入端，嚴禁接反相序。
?控制信號?：
模擬量調速：通過電位器或PLC的0-10V/4-20mA信號控制轉速。
多段速控制：通過變頻器的數字輸入端子（DI1/DI2）切換預設速度。
?接地?：變頻器、電機、減速機外殼均需獨立接地。
?注意事項?：
變頻器與電機距離較長時（>50m），需加裝輸出電抗器抑制諧波。
避免將變頻器安裝在減速機附近（振動和高溫影響壽命）。
?二、伺服電機/步進電機的接線?
?1. 伺服系統接線?
?接線步驟?：
?電源線?：伺服驅動器接入三相220V或380V電源（需匹配型號）。
?電機動力線?：驅動器U/V/W端子對應連接伺服電機的U/V/W（需屏蔽電纜，避免干擾）。
?編碼器線?：連接電機編碼器與驅動器的反饋接口（插頭需鎖緊，防止松動）。
?控制信號?：
脈沖/方向控制：通過PLC或運動控制卡發送“PUL+/-”和“DIR+/-”信號。
通信控制：通過RS485、CANopen等總線協議（如EtherCAT）連接上位機。
?注意事項?：
動力線與信號線分開走線，避免平行布置（間距>10cm）。
伺服電機需搭配減速機時，需校準編碼器零點（避免機械干涉）。
?2. 步進系統接線?
?接線步驟?：
?驅動器電源?：接入直流24V或交流220V（根據驅動器型號）。
?電機線?：將步進電機的A+/A-、B+/B-四線或六線對應連接驅動器。
?控制信號?：通過PLC或控制器發送脈沖（PUL）和方向（DIR）信號。
?注意事項?：
步進電機在低速高扭矩場景易丟步，需合理匹配減速比。
?三、制動器與傳感器的接線?
?1. 電磁制動器（剎車）接線?
?接線方法?：
制動器線圈通常由獨立電源（DC24V）供電，通過繼電器或驅動器觸點控制通斷。
?示例?：伺服電機剎車線（BK+/BK-）連接驅動器剎車輸出端子。
?注意事項?：
斷電時制動器應自動抱閘，防止負載下滑。
?2. 限位/接近開關接線?
?接線方法?：
常開（NO）或常閉（NC）觸點串聯到控制回路中，觸發后切斷電機電源或發送信號給PLC。
?示例?：行程限位開關接入伺服驅動器的“ALM+”和“ALM-”端子。
?四、模塊化減速機的特殊接口?
部分模塊化減速機集成以下接口，需額外接線：
?潤滑系統?：油泵或油脂潤滑電機需接獨立電源（AC220V或DC24V）。
?溫度傳感器?：PT100或熱電偶信號接入PLC或溫控器，監控減速機溫度。
?振動傳感器?：通過4-20mA信號反饋振動數據，用于故障預警。
?五、安全規范與常見錯誤?
?必須遵守的規則?：
電源線、電機線、信號線需使用不同顏色的線纜區分（如黃綠雙色為地線）。
所有接線端子需壓接牢固，避免虛接發熱。
?常見錯誤?：
伺服電機UVW相序接反 → 電機抖動或報警。
未接地或接地不良 → 干擾控制系統或觸電風險。
信號線與動力線并行 → 導致脈沖信號受干擾，定位不準。
?六、接線示例圖?
（以伺服電機+減速機+變頻器為例）
[電源] → [斷路器] → [變頻器] → [伺服驅動器] → [伺服電機] → [減速機]
                    ↑                ↑
                [電位器調速]    [PLC脈沖信號]
?總結?
?普通電機?：重點注意相序、過載保護和接地。
伺服/步進系統?：需嚴格區分動力線、編碼器線和控制線，避免干擾。
?安全第一?：制動器和限位開關是保障設備安全的關鍵。
建議參考具體設備的電氣手冊，必要時由專業電工操作。

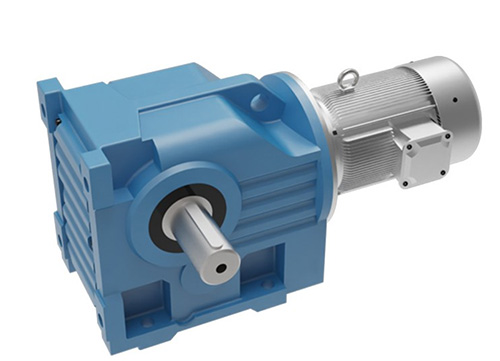

模塊化減速機
