擺線針輪減速機的精度指標是如何確定的?

發布時間：2025-11-04
閱讀：1001
擺線針輪減速機的精度指標確定是一個涉及設計理論、制造工藝、測試方法和行業標準的系統性工程，其核心目標是確保傳動過程中的運動準確性和穩定性。以下是精度指標確定的關鍵環節和依據：
一、精度指標的定義與分類
回差（Backlash）
指輸入軸固定時，輸出軸因齒側間隙產生的最大轉動角度，是衡量動態精度的核心指標。精密擺線針輪減速機的回差通?？刂圃?1 弧分（1'）以內，高端 RV 減速器可達 10 弧秒（10''）?；夭钔ㄟ^滯回曲線法測量，即在 ±3% 額定扭矩下繪制扭矩 - 轉角曲線，計算零扭矩點的角度差。
傳動誤差（Transmission Error）
輸出軸實際轉角與理論值的偏差，反映瞬時傳動比的穩定性。擺線針輪減速機的傳動誤差一般≤60 弧秒（1'），部分高精度產品可達 30 弧秒（0.5'）。動態測試中，通過激光干涉儀或高精度編碼器連續采集數據，繪制雙向傳動誤差曲線。
定位精度與重復定位精度
定位精度：輸出軸從任意位置運動到目標位置的最大偏差，常見于數控機床等精密設備，要求可達 ±0.001°。
重復定位精度：多次重復定位時的一致性，工業機器人關節通常要求 ±0.01° 以內。
運動平穩性
由多齒嚙合特性決定，擺線針輪減速機的振動和噪聲水平低于傳統齒輪傳動，通常噪音≤65dB。
二、制造工藝與材料的影響
核心零件加工精度
擺線輪齒廓：采用數控成型磨床加工，齒形輪廓誤差需控制在 ±2μm 以內，表面粗糙度 Ra≤0.1μm。齒距累積誤差和針齒位置度誤差對傳動誤差影響最大，需通過激光對位儀確保相位角偏差＜0.001°。
針齒銷安裝：針齒銷的位置度公差通常為 ±0.01mm，過盈配合精度直接影響嚙合間隙。
材料與熱處理
材料選擇：擺線輪和針齒銷常用 GCr15 軸承鋼（硬度 HRC58-62）或低碳合金鋼（如 20CrMo），確?？蛊趶姸群湍湍バ浴?/span>
熱處理工藝：真空淬火 + 深冷處理可細化晶粒，提升材料穩定性；氮化硅涂層技術可降低摩擦系數，減少磨損。
裝配技術
雙擺線輪相位差控制：通過激光定位保證兩片擺線輪相位差 180°±0.01°，平衡偏心載荷。
軸承預緊：采用角接觸球軸承或圓錐滾子軸承，預緊力需精確計算以消除游隙，提升剛性。
三、測試方法與標準依據
行業標準與國際規范
中國標準：JB/T 2982-2016《擺線針輪減速機》規定了基本參數、外形尺寸和試驗方法，但未明確精度等級；JB/T 12929-2016《溫升測定方法》要求油池溫升≤60℃，最高油溫≤80℃。
國際標準：ISO 1328 齒輪精度等級（0-12 級）為參考，擺線針輪減速機通常對應 6-8 級（普通工業）或 3-5 級（高精度）。
測試標準：GB/T 37718-2019《機器人用精密行星擺線減速器》引入滯回曲線法，要求第三方檢測報告驗證回差和傳動誤差。
測試設備與流程
靜態測試：
滯回曲線法：使用磁粉測功機加載，采集扭矩 - 轉角數據，計算幾何回差（±3% 額定扭矩下的角度差）。
多面體法：通過自準直儀和多面棱體測量輸出軸轉角偏差，精度可達 ±1 弧秒。
動態測試：
雙向傳動誤差法：在 5r/min 以下轉速連續測量，繪制傳動誤差曲線，評估周期性波動。
溫升試驗：在額定負載下運行至溫度穩定（30min 內變化≤1℃），監測潤滑劑和機殼溫度。
四、應用場景與精度需求匹配
工業機器人
關節驅動要求重復定位精度 ±0.01°、回差≤1 弧分，典型案例為六軸協作機器人腕部使用 RV 減速器實現 ±0.005mm 定位誤差。
需結合伺服電機和 17 位絕對值編碼器，確保速比與脈沖當量匹配，分辨率達 0.001°。
數控機床
刀庫換刀機構要求定位精度達 μ 級，回差≤1 弧分，雙擺線減速機配合伺服電機可將換刀時間壓縮至 0.8 秒。
熱穩定性要求高，需采用熱對稱箱體設計和專用潤滑脂，控制溫升≤25℃以減少熱變形。
風電與新能源
變槳系統需在 - 40℃~80℃環境下穩定運行，偏航角度控制精度 0.1°，擺線針輪減速機通過雙擺線輪結構補償材料熱膨脹。
抗沖擊能力要求高，瞬時過載能力需達額定扭矩的 600%，以應對陣風載荷。
五、誤差補償與優化技術
齒廓修形
采用 “偏心距 + 等距 + 移距” 組合修形，減少嚙合沖擊和載荷集中。例如，移距修形量 δrp=0.05mm 可降低Z大接觸應力 30%。
通過輪齒接觸分析（TCA）優化齒形參數，確保多齒均勻承載，傳動誤差波動≤±30 弧秒。
熱 - 力耦合補償
建立熱膨脹模型，通過預緊力調整或溫度傳感器反饋補償間隙。例如，GCr15 材料在溫升 40℃時膨脹量約為 0.02mm，需預留補償量。
采用合成烴基潤滑脂（如 Mobil SHC）降低粘度隨溫度變化的影響，延長換油周期至 8000 小時。
誤差分離與數字化測量
使用一維測頭的齒輪測量中心，結合 NURBS 擬合和最佳匹配算法，實現擺線輪齒廓誤差的高精度檢測（精度 ±0.5μm）。
嵌入式傳感器實時監測應力和溫度，通過 AI 算法預測剩余壽命，優化維護策略。
六、成本與可靠性平衡
公差等級優化
根據靈敏度分析，對影響較大的參數（如針齒位置度、擺線輪齒距累積誤差）采用 IT5 級精度，次要參數（如針齒半徑）采用 IT6 級，在保證 98% 可靠度的同時降低成本 30%。
壽命驗證
通過 2000 小時連續滿載試驗驗證耐久性，要求磨損量≤0.01mm，精度保持率≥90%。
行星架和輸出軸采用高強度鋁合金（如 6061-T6）或鈦合金，在輕量化（減重 15%）的同時保證剛性。
總結
擺線針輪減速機的精度指標確定是設計、制造、測試和應用多維度協同的結果。其核心在于通過精密加工、材料優化和誤差補償技術，結合行業標準和實際工況需求，實現回差、傳動誤差、定位精度等指標的量化控制。未來，隨著 3D 打印、AI 算法和納米涂層技術的發展，擺線針輪減速機的精度將進一步提升，滿足半導體、醫療等高精尖領域的需求。

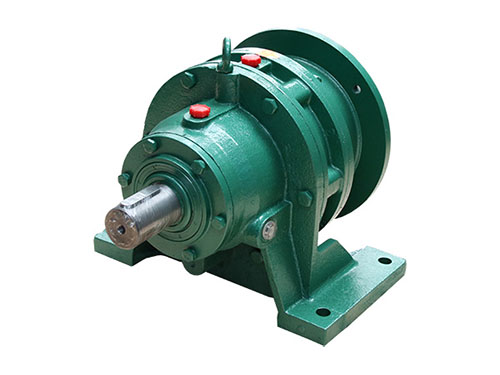

BWD,XWD系列減速機
