齒輪齒圈徑向跳動的標準范圍是多少？

發布時間：2025-03-12
閱讀：1001
齒輪齒圈的徑向跳動（Radial Runout）是衡量齒輪加工精度的重要指標，其標準范圍取決于齒輪的精度等級、模數、直徑以及所采用的標準體系（如ISO、AGMA、DIN等）。以下是通用指導范圍及影響因素：
1. 常見精度等級與徑向跳動范圍
ISO標準（ISO 1328）：
5級精度（高精度）：徑向跳動通常在 0.01～0.05 mm 之間，適用于精密機床、航空航天等領域。
6～7級精度（工業常用）：范圍約為 0.02～0.1 mm，廣泛用于汽車變速箱、通用機械。
8～9級精度（普通級）：可能達到 0.1～0.3 mm，適用于低速、低負載設備。
AGMA標準：
根據齒輪直徑（英寸）和精度等級，公差計算公式為：徑向跳動=×+徑向跳動=K×D+C（D為分度圓直徑，K和C為等級系數，具體值需查表）。
2. 影響徑向跳動的關鍵因素
齒輪直徑與模數：直徑越大或模數越高，允許的跳動值通常略大。
應用場景：高轉速或高負載齒輪要求更嚴格的公差（如風力發電機齒輪比普通機械更嚴苛）。
加工工藝：磨齒工藝的跳動通常小于滾齒或插齒。
3. 參考標準與建議
ISO 1328-1：國際通用齒輪精度標準，明確徑向跳動的計算方法和公差表。
AGMA 2015：美國齒輪制造商協會標準，適用于北美地區。
GB/T 10095：中國國家標準，等效采用ISO標準。
實際應用建議：
根據齒輪的用途選擇精度等級，并查閱對應標準的公差表。
結合齒輪直徑、模數，通過公式或表格確定具體公差值。
高精度齒輪需在恒溫環境下使用高精度測量設備（如齒輪跳動儀）檢測。
示例：
一個模數5、分度圓直徑200mm的7級精度齒輪（ISO標準），其徑向跳動公差約為0.05～0.08mm。
如需精確值，需依據標準中的公差公式或表格計算，或直接咨詢齒輪制造商或檢測機構。

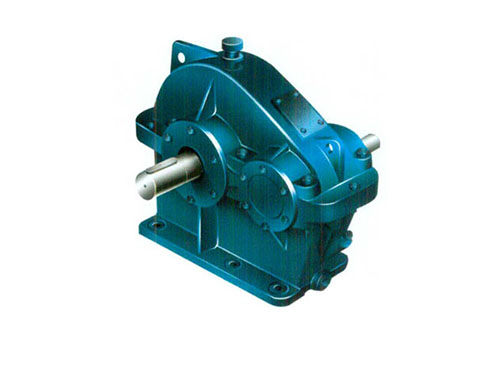

ZD圓弧齒減速機
