提高擺線齒輪傳動效率的方法是什么？

發布時間：2025-04-12
閱讀：1001
擺線齒輪傳動效率提升方法
一、結構優化設計
?齒形修正技術?
采用非對稱齒形設計，增大齒頂修緣量（控制在0.02-0.05mm）并優化齒根過渡曲線，可降低嚙合沖擊能量損失20%-30%?。
組合傳動結構?
將擺線齒輪與斜齒輪組成二級減速系統（擺線齒輪一級減速+斜齒輪二級減速），利用斜齒輪高重合度特性補償擺線齒輪嚙合誤差，傳動效率可提升3-5個百分點?。
二、材料與工藝升級
?表面強化處理?
對GCr15軸承鋼材質擺線齒輪實施滲碳淬火（層深1.2-1.5mm）和氮化處理，表面硬度達HRC60-62，降低嚙合摩擦系數至0.06以下?。
?精密加工工藝?
采用數控成形磨齒工藝（齒形誤差≤5μm，齒距累積誤差≤8μm），減少傳動過程中的滑動摩擦損耗，單級傳動效率提升至93%以上?。
三、潤滑與散熱改進
強制噴油潤滑?
配置流量≥8L/min的油泵系統，通過環形油路對嚙合區進行連續油霧噴射，比傳統油浴潤滑降低溫升15-20℃，摩擦功耗減少12%?。
?循環冷卻系統?
集成板式油冷器（散熱功率≥5kW）和軸向風道設計，維持油溫穩定在45-55℃區間，避免高溫導致的潤滑油粘度衰減?。
四、運行參數控制
?輸入轉速優化?
根據實驗數據，當輸入轉速控制在1000-1500rpm區間時，擺線齒輪傳動效率達到峰值（比2000rpm工況提升4-6%）?。
?負載匹配調節?
通過變頻器實現電機輸出功率與負載扭矩動態匹配，避免長期輕載運行（負載率≥60%時效率最高）。
五、應用效果對比
改進措施 效率提升幅度 適用場景 技術支撐來源
齒形修正 +3%-5% 高精度分度機構 ?
組合傳動結構 +4%-6% 工業機器人關節
強制噴油潤滑 +2%-3% 連續生產設備 ?
輸入轉速優化 +2%-4% 變頻驅動場景
擺線齒輪通過齒形參數優化?35、材料強化?18與潤滑系統升級?36，在保持90%基礎效率的同時可提升至95%以上。需特別關注擺線輪與針齒殼的配合間隙（建議控制在0.03-0.06mm），過大的間隙會導致效率損失增加15%-20%?35。

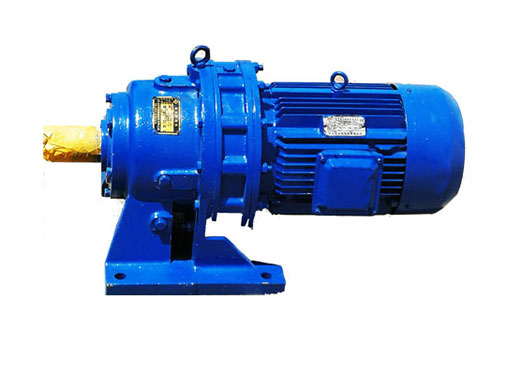

擺線減速機
