如何優化精密減速機的散熱系統？

發布時間：2025-07-10
閱讀：1001
優化精密減速機的散熱系統需結合其 “精密性”“緊湊性” 特點，在不影響傳動精度、結構剛性的前提下，通過強化熱量傳遞路徑、優化散熱介質、升級冷卻方式等手段實現。以下從具體維度展開詳細方案：
一、結構設計優化：強化熱量傳導路徑
精密減速機的核心發熱源為齒輪嚙合區、軸承接觸區及潤滑油攪動區，熱量主要通過殼體向外傳遞。結構優化的核心是縮短熱傳導路徑、增大散熱面積、提升殼體導熱效率。
1. 殼體結構改進
增大散熱面積：在減速機殼體外部增設散熱鰭片（需通過仿真驗證鰭片參數）：
鰭片方向與空氣流動方向一致（如軸向或徑向，根據安裝空間的氣流方向設計）；
鰭片間距控制在 5-15mm（間距過小易積灰，過大則降低單位面積散熱效率）；
鰭片高度以不影響設備安裝空間為前提，通常為殼體壁厚的 2-3 倍（如壁厚 8mm 時，鰭片高 16-24mm）。
優化內部導流結構：在殼體內壁增設導流筋，引導潤滑油（或冷卻介質）流向高溫區（如齒輪嚙合點、軸承座），加速熱量從熱源向殼體的傳遞。例如：在齒輪箱內設計 “U 型導流槽”，使?jié)櫥脱h(huán)流經齒面后，通過導流筋引導至殼體壁面，利用殼體散熱。
2. 材料升級
殼體材料替換：優先選用高導熱性材料（兼顧剛性），如將傳統鑄鐵（導熱系數約 50W/(m?K)）替換為鑄鋁（如 ADC12，導熱系數約 100W/(m?K)）或鋁合金（如 6061，導熱系數約 160W/(m?K)）；若需更高剛性，可采用 “鋁基復合材料”（如鋁 - 碳化硅，導熱系數＞200W/(m?K)）。
局部強化導熱：在軸承座、齒輪軸等高溫部件與殼體的接觸部位，加裝導熱墊片（如石墨烯墊片，導熱系數＞500W/(m?K)）或涂抹導熱硅脂（導熱系數＞3W/(m?K)），減少接觸熱阻。
二、散熱介質優化：提升熱量攜帶能力
精密減速機的散熱介質主要為潤滑油（油脂或液體油），其性能直接影響熱量從熱源到殼體的傳遞效率。
1. 潤滑油選型與管理
低黏度、高散熱型潤滑油：優先選用合成齒輪油（如 PAO 類），其黏度指數高（高溫下黏度下降慢）、流動性好，可減少攪動阻力（降低發熱），同時增強對齒面 / 軸承的 “沖刷散熱” 效果。例如：低速重載場景選用 ISO VG 150-220，高速輕載場景選用 ISO VG 68-100。
控制油位與循環：
油位過高會增加齒輪攪動阻力（額外產熱），通?？刂圃?“齒輪齒高的 1/3-1/2” 浸入油中；
對大功率減速機（如功率＞5kW），增設強制潤滑油循環系統：通過微型齒輪泵將潤滑油從油池抽出，經外置散熱片冷卻后，泵回齒輪嚙合區和軸承座，流量控制在 0.5-2L/min（根據功率調整）。
2. 潤滑脂的特殊處理（針對封閉型精密減速機）
對無法使用液體油的封閉型減速機（如諧波減速機），選用低稠度、高導熱潤滑脂（如鋰基脂 + 石墨烯添加劑），并控制填充量（僅填充軸承 / 嚙合區間隙的 1/2-2/3），避免脂體因高溫硬化或流失。
三、冷卻方式升級：強化熱量向環境的傳遞
根據減速機功率（發熱功率）和安裝環境，選擇適配的冷卻方式，核心是提升對流散熱效率（自然對流或強制對流）。
1. 自然冷卻優化（適用于小功率場景，發熱功率＜500W）
優化安裝環境通風：確保減速機周圍預留≥100mm 的通風間隙，避免被其他部件遮擋；若安裝在封閉柜體中，柜體頂部開設出風口（配防塵網），底部開設進風口，形成 “下進上出” 的自然氣流通道。
導流罩設計：在殼體散熱鰭片外側加裝弧形導流罩，引導環境氣流沿鰭片方向流動，流速可提升 30%-50%（通過 CFD 仿真優化導流罩曲率）。
2. 強制風冷（適用于中功率場景，發熱功率 500W-2kW）
風扇選型與布局：
選用軸流風扇（風量 10-30m3/h），安裝方向與散熱鰭片平行（如鰭片軸向排列時，風扇沿軸向吹風）；
風扇與鰭片間距控制在 20-50mm，避免氣流紊亂；若空間有限，可采用 “側吹式” 布局（風扇垂直于鰭片，配合導流板引導氣流穿過鰭片間隙）。
溫控啟停：通過溫度傳感器（如 NTC 熱敏電阻，安裝在殼體高溫區）聯動風扇，當溫度＞60℃時啟動，＜40℃時關閉，減少能耗和噪音。
3. 液冷系統（適用于大功率場景，發熱功率＞2kW）
水冷套設計：在減速機殼體外部嵌套螺旋形水冷套（材質為紫銅或鋁合金），冷卻液（去離子水 + 防凍液，比例 1:1）通過微型水泵循環，流量控制在 1-3L/min；水冷套進出口溫差建議≤5℃，避免局部結露影響精密部件。
外置散熱器：冷卻液流經減速機后，進入翅片式散熱器（配小型風扇），將熱量散至環境中，散熱面積根據發熱功率計算（通常 1kW 對應 0.1-0.2㎡散熱面積）。
4. 熱管輔助散熱（適用于緊湊空間、局部高溫場景）
在齒輪軸軸承座等局部高溫區（溫度＞80℃），嵌入微型熱管（直徑 3-8mm，長度 50-100mm），熱管另一端連接至殼體外部的散熱鰭片，利用熱管內工質（如乙醇）的相變（蒸發 - 冷凝）快速傳遞熱量，散熱效率比純金屬傳導高 5-10 倍。
四、運行參數與環境控制：減少產熱源頭
散熱優化需結合 “減熱” 與 “散熱”，通過控制運行參數減少不必要的發熱。
避免過載運行：通過扭矩傳感器實時監測負載，當負載超過額定值 120% 時，觸發停機保護（如機器人關節減速機，過載會導致齒輪嚙合應力劇增，發熱功率可提升 2-3 倍）。
優化轉速匹配：在滿足傳動比的前提下，避免輸入轉速過高（如齒輪減速機轉速＞3000rpm 時，齒輪攪動損失和軸承摩擦熱會顯著增加），可通過電機調速（如伺服電機變頻控制）將轉速控制在最優區間。
環境溫度控制：在高溫環境（如夏季車間，環境溫度＞35℃）中，為減速機所在設備加裝局部空調（控溫 25-30℃），或采用隔熱棉包裹減速機非散熱區域，減少環境熱源對其的熱輻射。
五、監測與維護：保障散熱系統長期有效
實時溫度監測：在減速機殼體（靠近齒輪嚙合區）和軸承座安裝溫度傳感器（精度 ±1℃），通過 PLC 或上位機實時顯示溫度，當溫度＞80℃時報警（精密減速機的安全溫度通?！?0℃，超過會導致潤滑油劣化、材料精度漂移）。
定期維護：
每 3 個月清理散熱鰭片 / 風扇上的灰塵（可用壓縮空氣吹掃，避免用水直接沖洗）；
每 6-12 個月更換潤滑油（或潤滑脂），檢查油液是否因高溫碳化（若油色變黑、黏度異常，需提前更換）；
對強制冷卻系統（風扇、水泵），每 12 個月檢查電機軸承潤滑，確保無卡滯。
總結
精密減速機的散熱優化需遵循 “源頭減熱 - 路徑導熱 - 環境散熱” 的邏輯鏈：通過結構設計縮短熱傳導路徑，通過介質優化增強熱量攜帶能力，通過冷卻方式升級加速熱量向環境釋放，同時結合運行控制與監測，在保障傳動精度的前提下實現高效散熱。實際應用中，需根據減速機型號（如行星減速機、諧波減速機）、功率及安裝空間，通過仿真（如 ANSYS CFD）驗證方案效果，避免過度設計導致成本增加或精度受損。

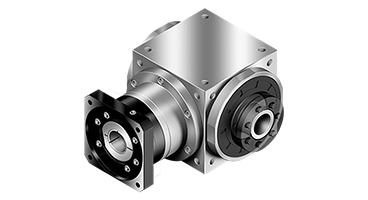

精密轉向器
