軟齒面減速器的額定輸入轉速怎么確定？

發布時間：2025-08-12
閱讀：1001
軟齒面減速器（齒面硬度≤350HBS，常用材料為中碳鋼調質或鑄鐵，如 45 鋼、HT300 等）的額定輸入轉速是其設計和選型的核心參數，需綜合考慮齒輪強度、電機匹配、軸承性能及工況需求等因素，具體確定方法如下：
一、核心限制：齒輪嚙合的線速度與材料許用值
軟齒面減速器的額定輸入轉速首先受限于齒輪齒面的許用線速度，這是由材料強度和嚙合穩定性決定的關鍵指標。
線速度與轉速的換算關系
齒輪的線速度（齒面嚙合點的圓周速度，單位 m/s）是限制轉速的直接因素，
成正比，轉速過高會導致線速度超限，引發齒面過度磨損、發熱或疲勞失效。
軟齒面材料的許用線速度范圍
軟齒面材料的耐磨性和抗疲勞性較弱，許用線速度低于硬齒面（硬齒面通常≤15~25m/s），具體范圍為：
鑄鐵齒輪（如 HT300）：許用線速度≤5~8m/s（低速輕載場合）；
中碳鋼調質齒輪（如 45 鋼，220~250HBS）：許用線速度≤8~12m/s（中速中載場合）。
因此，需根據主動齒輪的分度圓直徑
二、電機匹配：與驅動電機的額定轉速兼容
減速器的輸入轉速需與驅動電機（如異步電機、伺服電機）的額定轉速匹配，這是工程選型的實際約束。
常見電機的額定轉速
工業中驅動減速器的電機以異步電機為主，其同步轉速（理想無負載轉速）為：
2 極電機：3000 r/min；
4 極電機：1500 r/min；
6 極電機：1000 r/min；
8 極電機：750 r/min。
實際運行時，電機額定轉速略低于同步轉速（如 4 極電機約 1440 r/min）。
匹配原則
軟齒面減速器的額定輸入轉速需接近或等于電機的額定轉速（允許 ±5% 偏差），避免因轉速差異過大導致電機過載或減速器效率下降。例如：
若選用 4 極電機（額定轉速 1440 r/min），減速器額定輸入轉速通常設計為 1440 r/min；
若需更低輸入轉速（如 750 r/min），則匹配 8 極電機，而非通過 “高轉速電機 + 高傳動比減速器” 強制降速（會增加齒輪負荷）。
三、軸承限制：輸入軸軸承的額定轉速
減速器輸入軸上的軸承（如深溝球軸承、圓錐滾子軸承）有其額定轉速（由軸承類型、尺寸和潤滑方式?jīng)Q定），輸入軸轉速不得超過軸承的額定轉速，否則會因滾動體與滾道摩擦過熱導致軸承早期失效。
例如：6208 型深溝球軸承（內徑 40mm）的脂潤滑額定轉速約 8000 r/min，油潤滑約 10000 r/min；但軟齒面減速器因齒輪線速度限制，實際輸入轉速遠低于此值（通?！?500 r/min），軸承一般不會成為主要限制因素，僅需在高速場合（如輸入轉速＞1500 r/min）校核。
四、工況修正：考慮負載類型與運行時間
額定輸入轉速是 “額定工況”（恒定負載、連續運行）下的參數，若實際工況特殊，需進行修正：
沖擊負載：如頻繁啟動、制動或承受交變載荷，需降低額定輸入轉速（通常乘以 0.8~0.9 的修正系數），避免齒輪因瞬時過載 + 高轉速導致齒根彎曲斷裂；
長期連續運行：若每天運行時間＞16h，需適當降低轉速（修正系數 0.9），減少齒輪累計疲勞損傷；
環境溫度：高溫環境（＞40℃）會降低潤滑油黏度，需限制轉速（修正系數 0.9~0.95），防止齒面潤滑不良。
五、參考標準與手冊
實際設計或選型時，可直接參考行業標準或手冊中的推薦值：
國標《GB/T 10095.1-2008 圓柱齒輪 精度制》中對軟齒面齒輪的轉速范圍有明確建議；
《機械設計手冊》中 “減速器設計” 章節，根據減速器中心距（如 80~300mm）和傳動比，給出軟齒面減速器的額定輸入轉速范圍（通常為 750~1500 r/min，少數低速型號可低至 375 r/min）。
總結
軟齒面減速器額定輸入轉速的確定邏輯為：
以齒輪許用線速度為核心限制（根據材料和分度圓直徑計算上限）；
匹配驅動電機的額定轉速（優先選用 1500 r/min、1000 r/min 等常規轉速）；
校核軸承額定轉速（高速場合需確認）；
根據工況修正（沖擊、長時運行等情況需降額）。
終數值需滿足 “齒輪強度不超限、電機匹配合理、工況適應性良好” 的綜合要求。

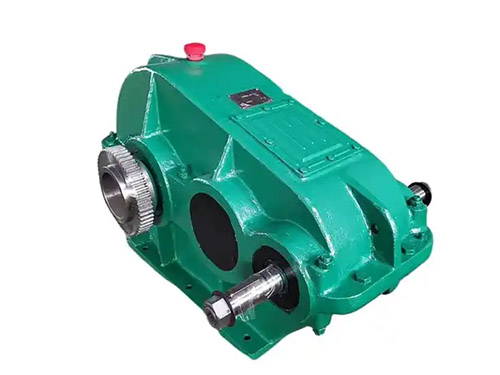

軟齒面減速機
