扇形蝸輪在機床中的應用優勢是什么？

發布時間：2025-04-03
閱讀：1001
扇形蝸輪（或部分蝸輪）在機床中的應用主要針對特定傳動需求，其優勢主要體現在結構設計、空間優化及功能適配性等方面。以下是具體分析：
一、扇形蝸輪的核心優勢
空間優化與輕量化
緊湊布局：扇形蝸輪僅保留蝸輪的有效嚙合部分（通常為90°~180°扇形），減少無效結構，適用于空間受限的機床區域（如分度頭、回轉工作臺）。
減輕重量：去除冗余材料可降低運動部件的慣性，提高機床動態響應速度，減少能耗。
高剛性局部嚙合
精準受力集中：扇形蝸輪通過局部強化設計（如加厚輪齒、優化材料熱處理），在有限角度內承受更大負載，提升傳動剛性。
減少磨損：僅在有效行程內嚙合，降低整體磨損率，延長使用壽命。
適配有限行程運動
分度與定位：適用于機床中需要周期性分度或有限角度擺動的場景（如齒輪加工機床的分度機構），避免完整蝸輪的多余旋轉，簡化控制邏輯。
快速復位：扇形結構縮短蝸輪回轉路徑，提高重復定位效率。
成本控制
材料節?。簻p少蝸輪體積可降低材料成本，尤其適用于貴金屬（如青銅蝸輪）。
加工效率：僅需加工有效嚙合區域，縮短制造周期。
二、典型應用場景
數控轉臺（第四軸/第五軸）
通過扇形蝸輪驅動轉臺在設定角度內精準分度（如0°~120°），滿足多面體零件加工需求，避免傳統蝸輪的全周旋轉冗余。
齒輪加工機床
用于分度頭的間歇性角度調整，扇形蝸輪與蝸桿配合實現高精度分齒運動，確保齒輪齒形加工的均勻性。
專用夾具與工裝
在定制化工裝中，扇形蝸輪可驅動夾具完成有限角度夾緊或松開動作（如汽車零部件加工中的翻轉機構）。
重型機床的輔助進給系統
在龍門銑床等設備中，扇形蝸輪用于局部高負載傳動（如橫梁升降微調），避免全周蝸輪因長期單側受力導致的偏磨。
三、技術挑戰與應對措施
嚙合精度控制
難點：扇形蝸輪與蝸桿的嚙合區域縮小，需確保接觸斑點分布均勻。
方案：采用數控磨齒工藝優化齒形，并通過裝配調整蝸桿軸向位置，補償局部嚙合誤差。
潤滑與散熱
難點：局部高頻率嚙合易導致潤滑劑流失和溫升。
方案：設計定向潤滑油路（如噴射潤滑），并選用耐高溫潤滑脂或強制循環冷卻系統。
抗沖擊與疲勞壽命
難點：反復啟停和負載變化可能引發齒面點蝕或斷裂。
方案：采用滲碳淬火鋼蝸桿+磷青銅蝸輪組合，提升抗疲勞性能，或引入阻尼機構緩沖沖擊載荷。
四、與完整蝸輪的對比
對比項 扇形蝸輪 完整蝸輪
適用場景 有限角度運動、空間受限 全周旋轉、連續傳動
傳動效率 局部嚙合效率高，但整體傳動比受限 全周嚙合，傳動比范圍廣
制造成本 材料與加工成本低 成本較高（尤其大尺寸蝸輪）
維護難度 需定期檢查局部磨損 磨損分布均勻，維護周期較長
五、總結
扇形蝸輪在機床中的核心價值在于針對有限角度傳動的場景優化結構，平衡空間、成本與性能需求。其優勢在分度、定位及局部高負載場景中尤為顯著，但需通過精密制造與潤滑管理克服局部嚙合帶來的技術挑戰。在實際應用中，設計者需根據機床的具體功能需求（如運動范圍、負載類型）選擇蝸輪形式，必要時可結合蝸輪-凸輪復合機構或伺服直驅技術進一步優化系統性能。

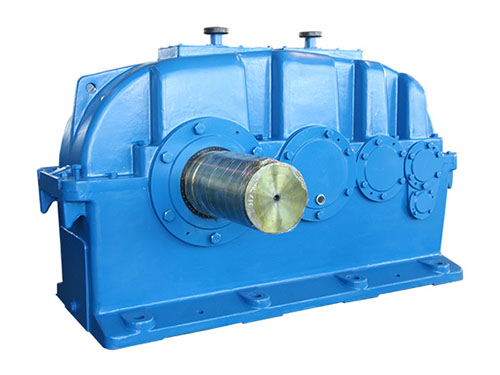

ZFY硬齒面減速機
