平行軸-動軸復合傳動的特點是什么？

發布時間：2025-04-09
閱讀：1001
平行軸-動軸復合傳動是一種結合平行軸齒輪傳動與動軸（如行星輪系或差速機構）的混合傳動系統，其核心特點在于多級動力傳遞、結構緊湊化、功能集成化，能夠在復雜工況下實現高效動力分配和傳動比調節。以下是其具體特點的詳細分析：
一、結構特點
平行軸與動軸的協同布局
平行軸部分：通過多對平行齒輪（如直齒輪、斜齒輪）實現基礎傳動，結構簡單且易于加工，通常用于主傳動路徑。
動軸部分：集成行星輪系、差速器或可移動軸系，通過行星架、太陽輪和行星輪的嚙合實現動力分流或變向，適應動態負載需求。
典型結構示例：汽車自動變速箱中，平行軸齒輪負責固定速比傳遞，而行星齒輪組（動軸）實現多檔位切換和扭矩分配。
模塊化與空間優化
平行軸部分提供穩定的軸向支撐，而動軸部分通過緊湊的徑向布局（如行星輪系的同心嵌套）節省空間，整體體積較純平行軸系統減少約 20%~30%。
二、傳動性能優勢
多模式動力輸出
通過離合器或制動器控制動軸部分（如鎖定行星架或太陽輪），可實現多檔位切換（如6速變速箱）或動力分流（混合動力車輛中發動機與電機的協同驅動）。
高傳動比范圍
平行軸提供基礎速比（如2:1~5:1），疊加行星輪系的高減速比（單級3:1~10:1），復合傳動系統的總速比可達 15:1~50:1，適用于重載低速或高速精密場景。
動態負載均衡
動軸部分的行星輪系通過多齒嚙合分散載荷（同時嚙合齒數≥3），使系統可承受瞬時沖擊負載（如工程機械的啟停沖擊），延長齒輪壽命。
三、應用場景與典型案例
汽車傳動系統
自動變速箱：平行軸傳遞主扭矩，行星齒輪組實現換擋（如ZF 8HP系列變速箱）。
混合動力驅動：利用動軸部分分配發動機與電機動力（如豐田THS系統）。
工業機器人關節
平行軸提供高剛性基礎傳動，行星減速機（動軸）實現精密減速，滿足關節的**高精度定位（±0.01°）與高扭矩密度（200~500N·m）**需求。
風力發電變槳系統
平行軸齒輪傳遞主驅動力，差速動軸調節葉片角度，適應風速變化，同時通過動軸分散風載沖擊。
四、技術挑戰與局限性
設計復雜度高
需精確匹配平行軸與動軸的相位、嚙合剛度及熱變形補償，否則易引發振動諧波（如10~100Hz范圍內的共振風險）。
潤滑與散熱要求嚴格
動軸部分的封閉行星輪系需專用潤滑通道（如噴油潤滑），且因功率密度高（>5kW），散熱設計需結合強制風冷或液冷。
成本與維護成本較高
精密行星輪系加工（齒輪精度需達ISO 3~4級）和裝配公差控制（≤0.01mm）導致制造成本增加，維護時需專用工具拆卸動軸模塊。
五、與純平行軸/純行星傳動的對比
特性 平行軸-動軸復合傳動 純平行軸傳動 純行星傳動
傳動比范圍 寬（15:1~50:1） 窄（通?！?0:1） 中高（單級3:1~10:1）
空間占用 緊湊（節省20%~30%） 較大（線性布局） 極?。ㄍ牟季郑?br>負載能力 極高（多路徑分散載荷） 中等（依賴單級齒強度） 高（多齒嚙合）
成本 高（復合結構+精密加工） 低 中高（行星輪系加工復雜）
適用場景 動態負載、多模式輸出 簡單固定傳動 高減速比、緊湊空間
六、未來發展趨勢
智能化集成
嵌入傳感器（如扭矩/溫度監測）與電控單元，實現自適應傳動比調節（如根據負載實時切換平行軸與動軸動力分配）。
材料輕量化
采用碳纖維增強復合材料齒輪或鋁合金殼體，進一步降低重量（目標減重 40% 以上）。
增材制造應用
3D打印技術制造復雜內流道潤滑結構，提升動軸部分散熱效率（如拓撲優化油道設計）。
總結
平行軸-動軸復合傳動的核心價值在于融合平行軸的穩定性與動軸的靈活性，通過多級協同實現高承載、高精度與多功能輸出。盡管面臨設計復雜度和成本挑戰，但在汽車、高端裝備、新能源等領域的需求驅動下，其技術成熟度與市場應用將持續擴展。

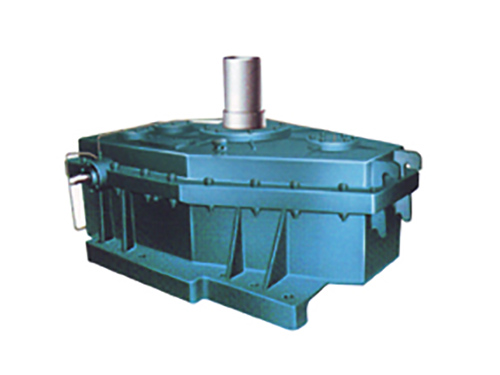

SHCZP型三環減速機
