蝸桿如何驅動蝸輪轉動？

發布時間：2025-05-24
閱讀：1001
蝸桿驅動蝸輪轉動的原理基于螺旋傳動與齒輪嚙合的組合，其核心是通過蝸桿的螺旋齒與蝸輪的輪齒相互嚙合，將蝸桿的旋轉運動轉化為蝸輪的旋轉運動。以下是具體解析：
一、蝸桿與蝸輪的結構特點
蝸桿的形狀與分類
蝸桿外形類似螺桿，具有螺旋齒（稱為 “蝸桿齒”），其螺旋線可分為單頭（單線）或多頭（雙線、三線等）。指蝸桿上螺旋線的條數。單頭蝸桿每轉一圈，蝸輪僅移動一個齒距；多頭蝸桿則可移動多個齒距，因此頭數直接影響傳動比和效率。
蝸輪的形狀與嚙合特性
蝸輪類似斜齒輪，但齒面呈凹弧形（弧面蝸桿傳動中），能部分包裹蝸桿，形成線接觸嚙合（而非齒輪傳動的點接觸），從而增大接觸面積，提高承載能力。
蝸輪的齒數 通常遠大于蝸桿頭數，以實現大傳動比。
二、傳動原理：從蝸桿旋轉到蝸輪轉動
嚙合運動分析
當蝸桿作為主動件繞自身軸線旋轉時，其螺旋齒沿軸向推進蝸輪的輪齒。
蝸桿的螺旋線相當于 “螺桿”，蝸輪的輪齒相當于 “螺母”，但由于蝸輪被固定在軸上無法軸向移動，因此蝸桿的旋轉運動迫使蝸輪繞其軸線反向旋轉（蝸桿與蝸輪的轉向關系需根據螺旋旋向判斷）。
旋向一致性
蝸桿和蝸輪必須具有相同的旋向（左旋或右旋）才能正常嚙合。實際應用中右旋更為常見。
判斷旋向的方法：將蝸桿軸線垂直放置，螺旋線右側高為右旋，左側高為左旋。
三、蝸桿傳動的關鍵特性
大傳動比與結構緊湊性
單級蝸桿傳動的傳動比通常為，遠大于齒輪傳動（一般≤10），適合需要大減速比的場景（如電梯、起重機）。
結構緊湊，同等傳動比下占用空間更小。
自鎖性（重要安全特性）
當蝸桿的導程角（螺旋線與橫截面的夾角）小于嚙合面的摩擦角時，傳動具有自鎖性—— 蝸輪無法通過負載反驅蝸桿。
應用場景：起重設備（防止重物墜落）、電梯曳引機、汽車手剎系統等。
嚙合摩擦與潤滑要求
蝸桿與蝸輪嚙合時存在較大的相對滑動速度，易產生磨損和發熱，需使用高粘度潤滑油（如蝸輪蝸桿專用油）或潤滑脂，并配備冷卻裝置（如油冷、風冷）。
材料搭配：蝸桿常用鋼材（如 45 鋼、20CrMnTi 滲碳淬火），蝸輪常用錫青銅（如 ZCuSn10Pb1）或鋁青銅，以減少磨損。
轉向關系判斷
右旋蝸桿：用右手定則 —— 四指沿蝸桿轉向彎曲，拇指指向為蝸桿軸向力方向，蝸輪在嚙合點的圓周速度方向與拇指相反。
左旋蝸桿：用左手定則，方法類似。
四、典型應用場景
工業減速器
用于機床、冶金設備、礦山機械等，實現大扭矩、低轉速輸出（如帶式輸送機的驅動裝置）。
電梯與工程機械
曳引機中使用蝸桿傳動，利用自鎖性確保電梯停止時不會溜車；挖掘機的回轉機構也常用蝸桿減速器。
汽車與船舶領域
部分汽車的轉向助力系統、船舶的舵機傳動中采用蝸桿傳動，因其結構緊湊且能承受沖擊載荷。
精密儀器與自動化設備
如機器人關節減速器、天文望遠鏡的俯仰機構，利用蝸桿的自鎖性保持位置精度。
五、安裝與維護要點
中心距精度
蝸桿與蝸輪的嚙合需要嚴格控制中心距，偏差過大會導致嚙合不良、噪音增大或早期磨損，通常需通過墊片調整軸承位置。
潤滑管理
定期檢查油位和油質，高溫環境下縮短換油周期（一般為 6~12 個月），避免油液氧化失效。
磨損監測
通過聽診器或振動傳感器監測異常噪音，通過油液鐵譜分析檢測金屬磨粒，及時發現齒面磨損或膠合故障。
總結
蝸桿驅動蝸輪的本質是螺旋副的嚙合運動，通過大傳動比、自鎖性和緊湊結構實現特殊傳動需求，但需注意潤滑和磨損問題。理解其原理對機械設計、設備維護及選型具有關鍵意義。如需進一步分析具體型號（如圓弧蝸桿、錐蝸桿等），可提供更多參數進行細化。

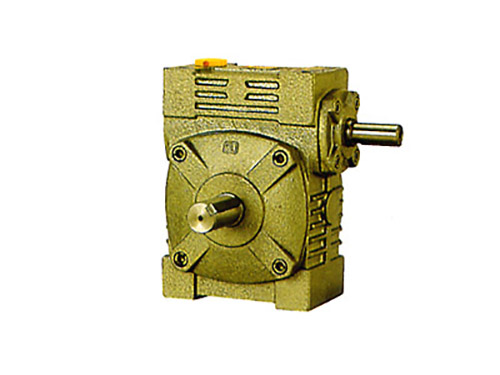

WPW蝸輪減速機
