如何測量圓柱斜齒輪減速機的噪聲？

發布時間：2025-06-19
閱讀：1001
測量圓柱斜齒輪減速機的噪聲需遵循標準化流程，涉及儀器選擇、環境控制、測點布置及數據處理等環節。以下是基于國際標準（如 ISO 1680）和國家標準（如 GB/T 10069）的詳細測量方法：
一、測量準備：儀器與環境要求
1. 測量儀器
聲級計：需符合 GB/T 3785.1-2010 1 級或 2 級標準（推薦 1 級，精度 ±0.4dB），配備 A 計權網絡（模擬人耳對噪聲的感知）。
頻譜分析儀（可選）：用于分析噪聲頻率成分（如齒輪嚙合頻率、軸承故障頻率）。
校準器：如活塞式或聲級校準器，測量前后需校準聲級計（誤差≤±0.5dB）。
2. 測量環境
理想環境：消聲室或半消聲室（背景噪聲比被測噪聲低 10dB 以上）。
現場測量條件：
遠離反射面（如墻壁、設備），距離≥2m；
背景噪聲修正：若背景噪聲與被測噪聲差值 ΔL 在 3~10dB 之間，需按表修正（例：ΔL=5dB 時，實測值減 2dB）；ΔL＜3dB 時，測量無效。
二、測量步驟：從安裝到數據采集
1. 設備安裝與運行工況
安裝狀態：按實際使用方式固定減速機（如剛性底座），避免額外振動影響噪聲。
運行工況：
空載運行 15 分鐘，待油溫穩定（≤60℃）；
如需測負載噪聲，按額定負載的 25%、50%、75%、100% 分檔測量。
2. 測點布置（以臥式減速機為例）
標準測點法（ISO 1680）：
測點距減速機表面 1m，高度為中心軸線高度，按圓周方向布置 4~6 個點（前、后、左、右、上，必要時加底面）。
簡化測點法（現場快速測量）：在箱體前、左、右三面中心位置，距表面 0.5m 處各設 1 點。
3. 噪聲采集
測量參數：
穩態噪聲：讀取 A 計權聲壓級的平均值（測量時間≥10 秒，數據波動≤3dB 時取均值）；
瞬態噪聲：記錄最大聲壓級L Amax（如啟動、制動瞬間）。
數據記錄：同步記錄轉速、負載、油溫、環境溫度（23±5℃）及濕度（≤80%）。
三、數據處理與噪聲評價
1. 聲壓級計算
多點平均聲壓級：
若有n個測點，聲壓級分別為L 1 ,L
2. 噪聲評價標準
行業參考閾值：
空載：≤75dB（A）；
額定負載：≤85dB（A）（具體需參照產品技術條件，如風電用減速機可能要求≤80dB）。
異常噪聲判斷：
高頻嘯叫：齒輪嚙合不良（如齒側間隙過小、齒面磨損）；
低頻振動聲：軸承故障（如滾子磨損）或安裝偏心；
周期性沖擊聲：齒輪斷齒或聯軸器不對中。
四、常見噪聲源與測量干擾排除
1. 主要噪聲源
齒輪嚙合噪聲：由時變嚙合剛度、誤差激勵產生，頻率為f=z?n/60（z為齒數，n為轉速 rpm）。
軸承噪聲：滾動體與滾道摩擦，特征頻率與軸承型號相關（如外圈故障頻率f o=0.5z(1?d/Dcosα)n）。
空氣動力噪聲：風扇、冷卻系統運轉產生，呈寬帶特性。
2. 干擾排除措施
機械干擾：檢查底座剛度，避免共振（可在測點附近放置加速度計同步監測振動）；
電磁干擾：聲級計遠離電機電纜（≥1m），防止電磁噪聲影響；
環境干擾：關閉門窗，停止周邊噪聲設備，測量時禁止人員喧嘩。
五、進階測量：頻譜分析與故障定位
1. 頻譜分析步驟
采樣參數：采樣頻率為感興趣最高頻率，如齒輪嚙合頻率 2000Hz 時，
分析方法：
FFT（快速傅里葉變換）獲取頻譜圖，重點關注齒輪嚙合頻率及其倍頻（f,2f,3f）；
若某倍頻幅值顯著升高（如 3f 比基頻高 10dB 以上），可能存在齒輪磨損或偏心。
2. 典型故障頻譜特征
故障類型 頻譜特征 示例頻率（假設嚙合頻率 1000Hz）
齒輪偏心 1000Hz 基頻 + 低頻調制（如 50Hz） 950Hz、1000Hz、1050Hz
齒面磨損 2000Hz、3000Hz 等高頻分量升高 2000Hz 幅值比基頻高 5dB
軸承內圈故障 特征頻率（如 1400Hz）及其邊帶 1400Hz±50Hz（50Hz 為轉頻）
六、安全與規范注意事項
操作人員防護：噪聲≥85dB 時需佩戴耳塞（降噪值≥25dB）；
儀器校準周期：每次測量前用校準器檢查，偏差＞0.5dB 時需重新校準；
數據報告：包含測量環境、工況、測點位置、聲壓級數據及頻譜分析圖，作為設備維護依據。
總結
圓柱斜齒輪減速機的噪聲測量需兼顧 “標準化流程” 與 “故障診斷需求”：通過聲級計多點測量獲取平均聲壓級，結合頻譜分析定位齒輪或軸承故障，同時控制環境與工況變量以確保數據可靠性。對于生產質量控制，可建立噪聲數據庫（如不同負載下的基準聲壓級），通過長期監測判斷設備劣化趨勢。

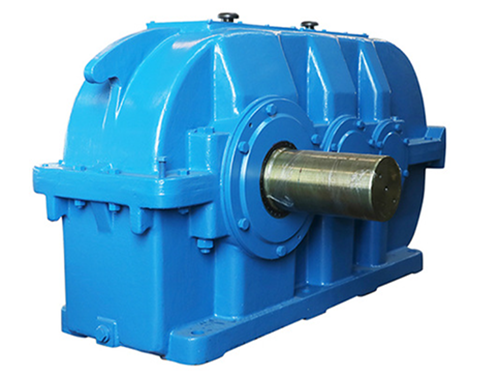

DCY500圓柱齒輪減速機
