齒輪減速馬達軸向位移的常見原因有哪些?

發布時間：2025-07-30
閱讀：1001
齒輪減速馬達的軸向位移（軸沿軸線方向的異常竄動）會破壞齒輪正常嚙合、加劇軸承磨損，甚至導致輸出軸密封失效，其常見原因可從軸承約束失效、齒輪嚙合異常、裝配誤差、負載與溫度影響等方面分析，具體如下：
一、軸承約束失效（最核心原因）
軸承是限制軸軸向位移的關鍵部件（尤其是推力軸承或角接觸球軸承，兼具徑向和軸向承載能力），其失效或狀態異常直接導致軸向竄動：
軸承磨損或損壞
推力軸承（如平面推力球軸承）的滾道、滾珠磨損，或保持架斷裂，導致軸向間隙（原設計間隙通常≤0.1mm）增大，無法約束軸的軸向移動；
角接觸球軸承的預緊力不足（如鎖緊螺母松動）或預緊片失效，導致軸承內部軸向游隙過大，軸在軸向力作用下產生位移；
軸承內圈與軸的配合松動（如過盈量不足，正常配合應為 H7/k6），軸相對于軸承內圈滑動，引發軸向竄動。
軸承安裝錯誤
軸承安裝時方向裝反（如角接觸軸承的 “大口” 未朝向軸向力來源方向），導致無法承受軸向力，軸在受力時發生位移；
軸承座孔的垂直度超差（如與軸線垂直度＞0.02mm/m），軸承運轉時產生附加軸向力，迫使軸軸向竄動以 “釋放” 應力。
二、齒輪嚙合產生異常軸向力
齒輪嚙合時若受力不平衡，會產生額外的軸向分力，超過軸承約束能力后推動軸位移：
齒輪軸向間隙過大
齒輪與軸的軸向定位失效（如軸肩磨損、定位套松動），導致齒輪在軸上軸向竄動，嚙合時齒面接觸位置不穩定，反向產生軸向力，進一步加劇軸的位移。
齒輪加工或裝配誤差
斜齒輪的螺旋角誤差（如左右旋混淆或螺旋角偏差＞0.5°），嚙合時產生的軸向分力（F? = F??tanβ，β 為螺旋角）方向異常，軸承無法完全抵消，導致軸被 “推” 向一側；
齒輪端面與軸線垂直度超差（如端面跳動＞0.03mm），嚙合時齒面接觸不均勻，局部受力過大產生軸向分力，驅動軸軸向移動。
齒輪磨損或齒面損傷
齒輪齒面不均勻磨損（如偏載導致一側齒面磨損嚴重）、齒頂?shù)菇钱惓?，嚙合時產生周期性軸向沖擊力，迫使軸在軸向反復竄動。
三、裝配與連接松動
軸系定位件松動
軸端鎖緊螺母（用于固定軸承或齒輪）松動，或防松墊片失效（如開口銷斷裂、止動墊圈未折彎），導致軸承或齒輪軸向定位失效，軸自由竄動；
行星架、齒輪箱殼體等結構件的連接螺栓松動，導致軸承座位置偏移，間接改變軸的軸向約束，引發位移。
輸入 / 輸出軸與聯軸器配合不良
電機軸與減速機輸入軸、減速機輸出軸與負載聯軸器的同軸度超差（如徑向跳動＞0.1mm，軸向傾斜＞0.5°），運轉時產生附加軸向力，通過軸系傳遞至減速機內部，迫使軸軸向位移以 “補償” 偏差。
四、負載與溫度影響
軸向負載過載
齒輪減速馬達承受的軸向負載（如提升設備的軸向拉力、攪拌設備的軸向推力）超過額定值（通常額定軸向負載為輸出扭矩對應的軸向力的 1.2-1.5 倍），軸承無法承受，導致滾動體與滾道變形，軸向間隙增大，引發位移。
溫度變化導致熱變形
長期高負荷運行使軸、殼體溫度升高（如超過 80℃），軸的熱膨脹量大于殼體（鋼的線膨脹系數約 11×10??/℃，鑄鐵約 9×10??/℃），若設計時未預留熱補償間隙（通常 0.1-0.3mm），軸會因 “脹緊” 而產生軸向位移；
溫度分布不均（如一端冷卻不良），軸兩端熱膨脹差異大，導致軸向竄動。
五、制造或材質缺陷
軸或軸承座加工誤差
軸的臺階面不垂直于軸線（垂直度＞0.02mm），或軸承座孔的軸向定位面（如止推面）平面度超差（＞0.01mm），安裝后軸自然存在軸向偏斜，運轉時逐漸 “釋放” 為軸向位移。
材料強度不足
軸或定位套的材質強度低（如未按要求采用 45 鋼調質或 20Cr 滲碳），在軸向力作用下發生塑性變形（如軸肩塌陷、定位套壓潰），導致軸向約束失效。
總結
齒輪減速馬達軸向位移的核心原因是 **“軸向約束能力不足” 與 “異常軸向力產生” 的失衡 **，其中軸承失效、齒輪嚙合誤差、裝配松動是最常見誘因。實際排查時，可優先檢查軸承狀態（游隙、磨損）、齒輪軸向定位件（鎖緊螺母、定位套）及負載是否過載，結合溫度監測和同軸度測量，快速定位問題根源。

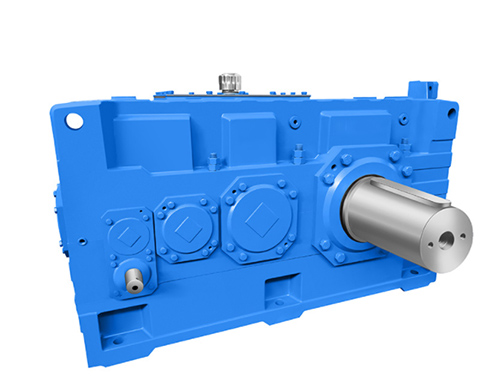

齒輪箱
