減速器高速軸與低速軸的區別？

發布時間：2025-08-21
閱讀：1001
減速器的高速軸與低速軸是實現轉速和扭矩轉換的核心部件，二者在結構設計、功能特性、受力狀態等方面存在顯著差異，以下從多個維度詳細對比：
一、基本定義與功能
高速軸：
直接與動力源（如電機、發動機）連接的軸，輸入原始高速、低扭矩的動力，是減速器的 “輸入端”。其核心功能是將外部動力傳遞至減速器內部的齒輪傳動系統，啟動整個減速過程。
低速軸：
與工作機械（如傳送帶、攪拌機）連接的軸，輸出經過減速后的低速、高扭矩動力，是減速器的 “輸出端”。其核心功能是將齒輪傳動系統轉換后的動力傳遞給負載，驅動設備運行。
二、轉速與扭矩特性
對比項 高速軸 低速軸
轉速 高（與動力源轉速接近，通常數千轉 / 分鐘，甚至更高） 低（根據減速比確定，通常幾十至幾百轉 / 分鐘，甚至低于 10 轉 / 分鐘）
扭矩 低（僅傳遞動力源的原始扭矩，未經過放大） 高（經過齒輪傳動放大，扭矩值為高速軸扭矩乘以減速比，通常是高速軸的數倍至數十倍）
能量關系 以 “高轉速、低扭矩” 傳遞能量 以 “低轉速、高扭矩” 傳遞能量
原理：根據機械傳動中 “功率守恒”（忽略損耗時，輸入功率≈輸出功率，即 P=T×n/9550，T為扭矩，n為轉速），轉速與扭矩成反比，因此高速軸與低速軸的特性呈現 “反向對應”。
三、結構與尺寸設計
軸徑大小
高速軸：轉速高但扭矩小，且受離心力影響（離心力與轉速平方成正比），為減少高速旋轉時的振動和慣性，軸徑通常較小（需滿足自身強度和剛度即可）。
低速軸：扭矩大，承受的彎曲和扭轉應力顯著更高，為保證足夠的強度和抗變形能力，軸徑通常比高速軸大得多（可能是高速軸的 2-5 倍，具體取決于減速比）。
長度與支撐
高速軸：通常較短，靠近減速器輸入端，多采用單支點或雙支點支撐（如深溝球軸承，適合高速旋轉）。
低速軸：因需連接外部負載，可能更長，且為平衡大扭矩帶來的彎矩，常采用兩端雙支點剛性支撐（如調心滾子軸承，承受較大徑向和軸向載荷）。
連接結構
高速軸：輸入端常設計為鍵槽、花鍵或聯軸器（如彈性聯軸器，減少動力源振動的傳遞），與電機軸直接對接。
低速軸：輸出端需連接負載，結構更復雜，可能設計為法蘭盤、外花鍵、平鍵 + 軸肩（用于固定鏈輪、齒輪、皮帶輪等），部分還會加工螺紋孔用于軸向固定。
四、受力狀態與材料選擇
受力類型
高速軸：主要承受扭矩（傳遞動力）和少量徑向力（齒輪嚙合產生），因轉速高，需重點考慮離心力和振動穩定性（避免共振）。
低速軸：承受大扭矩（核心受力）和較大徑向力（負載反作用力及齒輪嚙合的徑向分力），部分情況下還受軸向力（如斜齒輪傳動的軸向推力），因此需同時滿足抗扭強度、抗彎強度和剛度要求。
材料與熱處理
高速軸：優先選擇高強度、韌性好的合金結構鋼（如 40Cr），需經調質處理（保證綜合力學性能），軸頸等配合面可能進行表面淬火（提高耐磨性），以應對高速旋轉下的摩擦和振動。
低速軸：因承受大扭矩和沖擊載荷（如負載啟動瞬間），需選用更高強度、抗疲勞性好的材料（如 45 鋼調質、42CrMo 合金鋼），關鍵部位（如軸肩、鍵槽）需經局部淬火或滲碳處理（提高表面硬度和抗剪切能力），避免因應力集中導致斷裂。
五、配套齒輪與失效風險
嚙合齒輪特性
高速軸：通常連接小齒輪（齒數少、模數?。?，因轉速高，齒輪齒面需高精度加工（如磨齒），以減少嚙合沖擊和噪音，材料多為低碳合金鋼（如 20CrMnTi），經滲碳淬火（表面硬度高，耐磨且抗點蝕）。
低速軸：通常連接大齒輪（齒數多、模量大），因承受大扭矩，齒輪齒根強度需更高，材料多為中碳鋼（如 45 鋼）或合金結構鋼，經調質 + 表面淬火（保證齒根韌性和齒面硬度）。
失效風險差異
高速軸：常見失效為軸頸磨損（高速旋轉與軸承摩擦）、疲勞斷裂（長期振動導致應力集中處開裂）、共振斷裂（轉速接近臨界轉速時的劇烈振動）。
低速軸：常見失效為扭轉變形（超過材料屈服極限）、齒根斷裂（連接的大齒輪因扭矩過大斷裂）、軸肩處斷裂（應力集中 + 大彎矩作用）。
總結
高速軸和低速軸的核心區別源于 “轉速 - 扭矩” 的反向轉換：高速軸以 “高速低扭” 為核心特征，設計側重輕量化、高速穩定性和耐磨性；低速軸以 “低速高扭” 為核心特征，設計側重高強度、高剛度和抗疲勞性。二者通過齒輪傳動系統協同工作，共同實現減速器 “降速增扭” 的核心功能，其結構和性能需根據具體工況（如功率、減速比、負載類型）針對性設計。

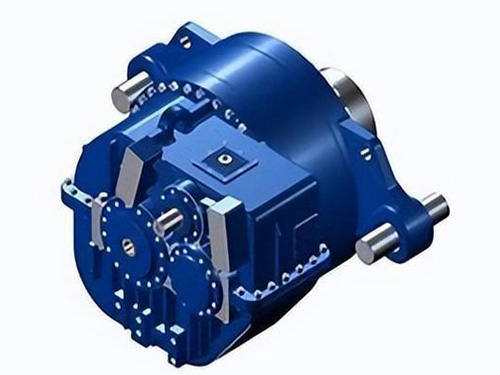

風力發電齒輪箱6
