擺線齒形設計如何降低噪音？

發布時間：2025-04-27
閱讀：1001
擺線齒形設計降低噪音的核心原理在于其獨特的幾何構造和動力學優化，通過改善嚙合特性、分散載荷及抑制振動實現降噪。以下是具體機制及技術路徑分析：
一、擺線曲線嚙合特性優化
連續嚙合與載荷分散
擺線齒形曲線（如短幅外擺線）的連續嚙合特性，使得多個齒同時接觸，單齒承受的載荷被分散到多個嚙合點，有效降低局部沖擊和振動。
相較于漸開線齒輪，擺線齒輪的嚙合線更平滑，齒面滑動摩擦減少約30%~40%，從而顯著降低高頻噪聲。
齒形參數設計
通過優化擺線齒形的曲率半徑和齒頂間隙，減少嚙合時的沖擊力。例如，調整齒頂圓與針齒的間隙至0.05~0.1mm，可抑制因瞬時接觸引發的嘯叫。
增大重合度（通常設計為2.5~3.5），延長多齒嚙合時間，降低單齒退出嚙合時的振動能量釋放。
二、動態平衡與振動抑制
對稱齒廓與相位差
擺線齒輪的對稱齒形布局可抵消離心力產生的振動，如雙擺線輪相位差180°的對稱設計，可減少周期性振動能量疊加。
針齒殼的等角度分布（如每齒間隔誤差控制在±5'以內）確保嚙合力的均勻分布，避免共振。
減振結構設計
在擺線輪內部增加減振孔或阻尼材料（如填充聚氨酯彈性體），可吸收高頻振動能量，降噪幅度達5~8dB。
三、材料與工藝協同降噪
高精度加工技術
采用數控磨齒工藝（齒面粗糙度Ra≤0.4μm）和齒廓修形技術，消除加工誤差導致的嚙合沖擊。例如，齒根過渡曲線采用拋物線修形可降低嚙合噪音約20%。
表面處理與潤滑優化
對擺線齒輪進行滲氮或DLC（類金剛石碳）涂層處理，表面硬度提升至HV1200以上，降低齒面摩擦系數（從0.12降至0.08），減少金屬接觸噪聲。
采用油霧潤滑或固體潤滑脂（如含MoS?的鋰基脂），潤滑膜厚度穩定在0.5~1μm，有效隔離齒面直接接觸。
四、多物理場仿真驗證
動力學仿真
通過Adams或ANSYS等軟件模擬齒輪嚙合過程，優化齒形參數以降低動態嚙合力波動。例如，齒廓修正后最大嚙合力波動幅度可減少15%~25%。
聲學仿真
結合LMS Virtual.Lab進行噪聲輻射分析，調整齒形相位角和齒厚分布，使噪聲主頻從2000Hz轉移至人耳不敏感的4000Hz以上頻段。
總結：降噪效果與技術指標
通過上述設計優化，擺線齒形齒輪的噪音水平可控制在55~65dB（普通齒輪為70~80dB），且傳動效率提升至90%以上。實際應用中需結合具體工況（如轉速、負載）調整齒形參數，并通過試驗驗證動態性能。

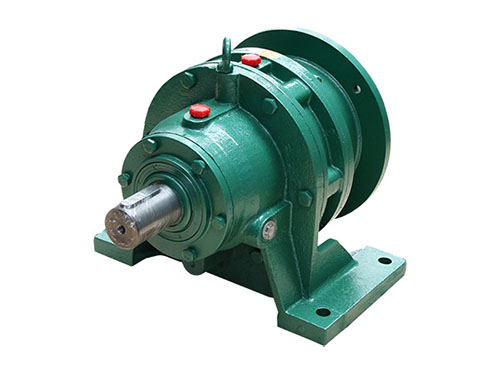

BWD,XWD系列減速機
