如何選擇適合特定應用場景的電機和控制系統？

發布時間：2025-06-12
閱讀：1001
選擇適合特定應用場景的電機與控制系統需遵循 “需求分析 - 參數匹配 - 系統集成” 的邏輯，結合負載特性、環境條件、控制精度等多維因素綜合決策。以下從技術維度拆解選型流程，并附典型場景案例：
一、需求分析：定義核心技術指標
1. 負載特性分析
機械參數：
額定負載扭矩（N?m）、慣性矩（kg?m2）、轉速范圍、啟停頻率（次 / 小時）。
示例：工業機器人關節需電機在 0.1~3000rpm 范圍內提供 20~100N?m 扭矩，且啟停響應時間＜50ms。
運動模式：
連續運轉（如風機）、間歇運轉（如包裝機械）、沖擊負載（如沖壓設備）。
2. 環境約束條件
物理環境：
溫度（-40℃~+125℃）、濕度（0~95% RH）、粉塵 / 腐蝕性氣體（如化工車間需防爆電機）。
安裝空間：
軸向長度限制（如無人機電機直徑＜30mm）、防護等級（IP65 防水防塵）。
3. 控制精度要求
位置控制：
定位精度（±0.01mm）、重復定位精度（±0.005mm），需伺服系統配合編碼器。
速度穩定性：
轉速波動≤±0.1%（如精密主軸電機），需矢量控制變頻器。
二、電機類型選型：按應用場景匹配
1. 直流電機（DC Motor）
類型 典型應用場景 核心優勢 控制系統匹配
永磁同步電機（PMSM） 工業機器人、電動車 效率＞95%，功率密度高 伺服驅動器（如 EtherCAT 總線）
無刷直流電機（BLDC） 家電、無人機 免維護，噪音低 方波控制驅動器
有刷直流電機 小型工具、玩具 成本低，控制簡單 PWM 調速器
2. 交流電機（AC Motor）
異步電機（感應電機）：
場景：風機、水泵、傳送帶（恒速運行場景）。
優勢：結構簡單，價格低，維護方便。
控制：變頻器（V/F 控制或矢量控制）。
同步電機（含伺服）：
場景：數控機床、印刷機（高精度調速場景）。
優勢：轉速與頻率嚴格同步，功率因數高。
控制：伺服控制器（需編碼器反饋）。
3. 步進電機（Stepper Motor）
場景：3D 打印機、小型數控機床（開環控制場景）。
優勢：精確步進角（1.8°/ 步），無需編碼器即可定位。
控制：步進驅動器（細分控制提升精度）。
三、控制系統選型：根據功能需求分級
1. 開環控制系統（無反饋）
適用場景：對精度要求不高的設備（如普通傳送帶、風扇）。
方案：
電機：步進電機或異步電機。
控制器：PLC（如西門子 S7-200）或單片機（Arduino）+ 驅動器。
成本：低，無需傳感器。
2. 閉環控制系統（全反饋）
適用場景：精密加工、機器人（需實時位置 / 速度反饋）。
方案：
電機：伺服電機（PMSM 或交流同步電機）。
控制器：運動控制器（如雷賽智能 DMC 系列）+ 伺服驅動器 + 編碼器（分辨率≥20 位）。
核心功能：
位置環、速度環、電流環三閉環控制，動態響應頻率≥1kHz。
3. 特殊功能控制系統
防爆控制：
場景：石油平臺、煤礦，需控制器符合 ATEX/IECEx 防爆認證。
方案：防爆型 PLC（如 Rockwell GuardPLC）+ 防爆電機。
多軸聯動控制：
場景：加工中心、激光切割機（≥4 軸同步控制）。
方案：數控系統（如發那科 FANUC 0i-MF）+ 伺服總線（如 Mechatrolink-III）。
四、關鍵參數匹配：電機與控制系統協同設計
1. 功率匹配公式
電機額定功率（kW）= 負載功率（kW）/ 系統效率（η）
系統效率 η = 電機效率 × 傳動效率 × 控制器效率（例：伺服系統 η≈85%）。
2. 慣量匹配原則
電機轉子慣量與負載慣量之比應≤1:10（伺服系統），避免啟動時過載。
公式：J load ≤10×J motor其中J load為負載慣量。
3. 通信接口兼容性
工業以太網：EtherCAT、Modbus-RTU（高速通信場景）。
脈沖接口：±5V 差分脈沖（步進 / 伺服開環控制）。
五、典型應用場景選型案例
1. 汽車生產線焊接機器人
電機選型：
關節軸：200W~500W 永磁同步伺服電機（精度 ±0.02mm）。
驅動方式：諧波減速器 + 伺服電機組合。
控制系統：
控制器：工業 PC + 運動控制卡（如 PCI-8133）。
通信：EtherCAT 總線（響應時間＜1ms）。
2. 新能源汽車驅動系統
電機選型：
永磁同步電機（功率 100~200kW，效率≥96%）。
冷卻方式：液冷（適應 80℃以上工況）。
控制系統：
電機控制器：IGBT 功率模塊 + 矢量控制算法。
安全功能：過流保護（10 倍額定電流切斷）。
3. 醫療 CT 設備旋轉機架
電機選型：
力矩電機（直接驅動，無齒輪傳動，減少振動）。
轉速：0~30rpm，扭矩 1000N?m（持續旋轉掃描）。
控制系統：
伺服控制器 + 高精度編碼器（分辨率 17 位，定位精度 ±0.01°）。
六、選型驗證與優化流程
仿真分析：使用 MATLAB/Simulink 模擬電機啟動、負載突變時的動態響應。
原型測試：制作樣機，測試溫升（電機繞組溫度≤130℃）、噪音（≤75dB）。
能效評估：符合 IE3（異步電機）或 IE4（永磁電機）能效標準，降低運行成本。
七、行業標準與認證參考
電機能效：IEC 60034-30、GB 18613-2020。
控制系統安全：ISO 13849（PLd~PLe）、EN 61508（SIL2~SIL3）。
選型時需建立 “需求 - 參數 - 方案” 的映射關系，優先滿足核心指標（如精度、可靠性），再優化成本與能效。對于復雜場景（如多軸聯動），建議采用 “電機 + 控制器” 一體化解決方案（如松下 MINAS A6 伺服系統），減少集成風險。

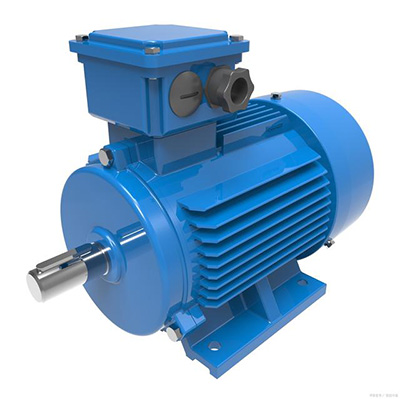

YVP電機
