直連式安裝的減速機對電機有哪些特殊要求?

發布時間：2025-06-21
閱讀：1001
直連式安裝的減速機與電機通過法蘭或軸直接對接，無需聯軸器過渡，這種緊湊的安裝方式對電機的結構強度、安裝精度、載荷承受能力等提出了特殊要求。以下從多個維度詳細說明直連式減速機對電機的具體要求：
一、軸與軸承的強度設計要求
軸徑與材料強度
直連式安裝時，電機輸出軸直接承受減速機輸入軸的扭矩、徑向力和軸向力，需滿足：
軸徑需根據傳遞扭矩計算[τ]為許用切應力），通常比非直連電機軸徑大 10%~20%。
材料選用 45# 鋼（調質處理）或合金鋼（如 40Cr），表面硬度≥280HB，避免過載彎曲或疲勞斷裂。
軸承載荷與壽命
減速機的徑向力（如齒輪嚙合反力）和軸向力（如斜齒輪軸向分力）直接作用于電機軸承，需滿足：
軸承類型優選圓柱滾子軸承（承受徑向力）+ 角接觸球軸承（承受軸向力）的組合，或采用加強型深溝球軸承（如 SKF Explorer 系列）。
軸承額定壽命L 10h需≥10 萬小時（按 ISO 281 標準計算），需根據實際載荷（徑向力F r、軸向力F a）和轉速校核：其中C為基本額定動載荷，P為當量動載荷，p為壽命指數（球軸承p=3，滾子軸承p=10/3）。
二、安裝精度與法蘭兼容性要求
同軸度與垂直度公差
直連式安裝要求電機輸出軸與減速機輸入軸的同軸度≤0.05mm（徑向偏差），法蘭端面垂直度≤0.03mm/m（軸向偏差），否則會導致：
軸承異常磨損（壽命縮短 50% 以上）；
振動加劇（噪聲≥85dB 時需重新對中）。
安裝時需使用激光對中儀或百分表校準，法蘭連接螺栓需均勻擰緊（力矩偏差≤5%），避免變形。
法蘭尺寸與接口標準
電機法蘭需與減速機輸入法蘭匹配，常見標準包括：
IEC 標準（如 IEC 60034-7，法蘭尺寸 IMB35、IMB5 等）；
國標 GB/T 997（如 Y 系列電機法蘭）；
歐標或美標（如 NEMA C 面法蘭）。
法蘭止口直徑公差需為 H7/js6，螺栓孔間距偏差≤0.1mm，確保無間隙裝配。
三、載荷適應與動態性能要求
抗沖擊與過載能力
直連式傳動在啟動、制動或負載突變時，沖擊載荷直接作用于電機軸，需滿足：
電機額定扭矩T n需≥1.5 倍減速機額定輸入扭矩，峰值扭矩T max需≥2.5 倍沖擊扭矩（如鍛壓設備啟動沖擊）。
轉子轉動慣量J需與減速機慣量匹配，避免啟停時過載（公式：T=J×α，α為角加速度）。轉速匹配與效率特性電機額定轉速需與減速機速比i適配，確保輸出轉速滿足工況要求（如電機 3000r/min，速比i=10，則輸出 300r/min）。
高速直連場景（如風機）需選擇低轉動慣量電機（如空心軸永磁電機），降低啟動電流；低速重載場景（如起重機）需選擇高扭矩密度電機（如變頻專用電機）。
四、環境適應與散熱要求
絕緣等級與溫升限值
直連式減速機可能影響電機散熱（如減速機殼體遮擋風扇），需提高絕緣等級：
普通環境選用 F 級絕緣（溫升限值 105K），高溫環境（≥50℃）選用 H 級絕緣（溫升限值 125K）。
電機溫升需通過熱仿真或?qū)崪y驗證，定子繞組溫度≤絕緣等級允許值（如 F 級≤155℃）。
防護與密封設計
粉塵、潮濕或腐蝕性環境中，電機防護等級需≥IP55（防塵防水），軸承需采用雙唇密封（如骨架油封 + 迷宮密封），避免減速機潤滑油泄漏滲入電機內部。
五、振動與噪音控制要求
平衡等級與結構剛性
電機轉子動平衡等級需≥G6.3（按 ISO 1940 標準），高速直連（n>1500r/min）需達 G2.5，避免振動傳遞至減速機導致齒輪嚙合異常。
電機機座需采用鑄鐵或鋼板焊接結構（剛性≥200N），地腳螺栓孔間距偏差≤0.5mm，減少安裝變形。
低噪音設計
直連式傳動噪音源疊加（電機電磁噪音 + 減速機齒輪噪音），需：電機采用低噪音軸承（如 SKF Explorer 靜音軸承），潤滑脂選用鋰基脂（滴點≥180℃，噪音≤55dB）；
定子繞組采用正弦繞組，降低諧波磁勢引起的電磁振動。
六、維護與可靠性要求
長壽命部件選型
直連式電機需減少維護頻率，軸承壽命≥4 萬小時（L10 壽命），推薦采用免維護密封軸承（如 NSK LLU 系列），潤滑脂填充量為軸承腔體的 1/3~1/2（避免高溫干結）。
監測與保護功能
關鍵設備需配置：
軸承溫度傳感器（PT100），預警溫度≥80℃；
振動傳感器（加速度≥5m/s2 時報警）；
電機過載保護（熱繼電器整定值為 1.1~1.2 倍額定電流）。
七、典型案例與選型參考
應用場景 電機類型 特殊要求 參考標準
數控機床直連主軸 伺服電機（永磁同步） 高扭矩密度（>2.5N?m），轉子慣量≤0.01kg?m2 GB/T 20837（伺服電機通用技術條件）
化工泵直連驅動 防爆電機（Ex d IIB T4） 不銹鋼軸（304/316L），防護等級 IP65 GB 3836.2（爆炸性環境用電機防爆標準）
風電偏航直連系統 雙饋異步電機 耐鹽霧涂層（NSS 試驗≥1000h），軸承加電絕緣層 IEC 61400-1（風力發電機組標準）
總結
直連式減速機對電機的核心要求可概括為 “強軸、精裝、耐載、抗振”，需從機械強度、安裝精度、載荷匹配、環境適應四個維度進行設計選型。實際應用中，建議參考減速機制造商提供的電機接口參數（如軸徑、法蘭尺寸、許用載荷），并通過有限元分析驗證電機軸與軸承的受力狀態，確保系統長期可靠運行。

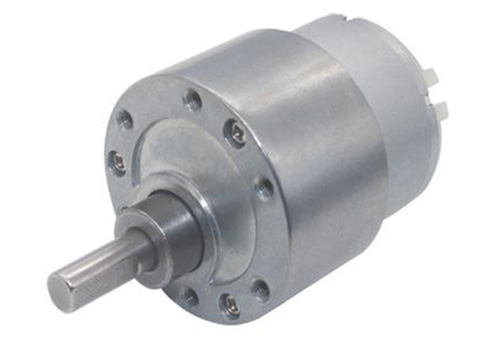

直流減速機馬達
