行星齒輪馬達與平行軸齒輪馬達的區別是什么?

發布時間：2025-06-21
閱讀：1001
軸向竄動是指蝸輪蝸桿減速機中軸在軸向方向上的異常位移，其對噪音的影響可從嚙合精度、軸承載荷、潤滑狀態等多個維度展開分析，具體影響機制及表現如下：
一、軸向竄動對噪音的核心影響機制
1. 破壞蝸輪蝸桿的嚙合精度
嚙合位置偏移：正常嚙合時，蝸桿軸線應與蝸輪中間平面重合（軸向偏移量≤0.02m，m為模數），軸向竄動會導致：
嚙合線偏離理論位置，接觸斑點從齒寬中部移向齒頂或齒根（理想接觸率≥70%，竄動后可能＜40%）；
瞬時傳動比波動（正常波動≤1%，竄動時可達 3%~5%），產生周期性沖擊噪音（頻率為嚙合頻率 ± 竄動頻率）。
案例：模數 4mm 的蝸輪蝸桿，軸向竄動 0.1mm 時，噪音從 65dB 升至 72dB（測試轉速 1500r/min）。
2. 加劇軸承載荷與磨損
軸向力失衡：蝸桿軸向竄動會使推力軸承承受交變載荷（正常軸向力波動≤10%，竄動時可達 30%~50%），導致：
軸承滾道產生微動磨損（表面出現麻點，噪音頻譜中 10~20kHz 高頻分量增加）；
保持架變形（間隙≥0.1mm 時，產生 “咔噠” 異響）。
數據：角接觸球軸承軸向竄動 0.05mm 時，壽命從 10 萬小時降至 4 萬小時，噪音增加 10dB。
3. 干擾潤滑油膜形成
潤滑失效區域：竄動導致嚙合點油膜厚度波動（理想油膜厚度≥2μm，竄動時可能＜1μm）：
金屬直接接觸產生摩擦噪音（頻率 8~12kHz，類似 “嘶嘶” 聲）；
油楔效應破壞，散熱能力下降（油溫升高 10℃，油粘度降低 20%，噪音進一步惡化）。
4. 激發系統共振
動態載荷波動：竄動引起慣性力周期性變化（加速度波動≥5m/s2），可能：
激發箱體固有頻率（如鑄鐵箱體固有頻率 500~800Hz，竄動頻率接近時產生共振，噪音峰值增加 15dB）；
齒輪嚙合剛度周期性變化（剛度波動≥10%，產生低頻拍振噪音，頻率為竄動頻率 × 速比）。
二、軸向竄動導致的噪音特征與表現
竄動類型 噪音頻率特征 典型聲音表現 常見誘因
低頻竄動（≤10Hz） 100~300Hz 低頻嗡嗡聲 類似 “嗡 — 嗡 —” 周期性加重 軸承游隙過大（游隙＞0.03mm）
中頻竄動（10~100Hz） 500~1500Hz 中頻 “咯噔” 聲 隨轉速升高而變尖銳 安裝同軸度偏差（＞0.1mm）
高頻竄動（＞100Hz） 2~5kHz 高頻 “嘶嘶” 摩擦聲 負載增大時明顯 蝸輪蝸桿磨損（齒面粗糙度＞Ra1.6μm）
共振竄動 箱體固有頻率處的峰值噪音 強烈 “轟鳴” 聲，手觸箱體振動 竄動頻率與箱體共振頻率耦合
三、軸向竄動的量化影響與行業標準
1. 竄動量與噪音分貝值關系mathL = L_0 + 20\log_{10}\left(1 + 5\frac{\Delta x}{x_0}\right)其中：L為竄動后噪音值（dB），L 0為正常噪音值（dB）；Δx為軸向竄動量，x 0為允許竄動量（mm，通常x 0=0.01m
）。
示例：正常噪音 60dB，模數 5mm 時允許竄動 0.05mm，若竄動達 0.15mm，計算得噪音=60+20log??(1+5×(0.15/0.05))=70dB。
2. 行業允許竄動公差標準
應用場景 允許軸向竄動量 對應噪音限值（dB）
精密機床 ≤0.02（軸向跳動≤0.01） ≤75（1m 距離）
工業傳動 ≤0.05~0.1（依模數而定） ≤85
工程機械 ≤0.1~0.2（低速重載） ≤90
四、軸向竄動的抑制措施與噪音優化
1. 機械結構優化
軸承預緊技術：采用彈簧預緊（預緊力 = 0.1~0.3 倍軸向載荷）或軸向定位環（公差 ±0.01mm），將竄動控制在 0.01~0.03mm；
雙軸承配置：蝸桿端使用配對角接觸球軸承（背對背安裝，軸向剛度提高 40%），蝸輪端使用圓柱滾子軸承 + 推力軸承組合。
2. 安裝與裝配控制
軸向間隙調整：通過墊片組（厚度公差 ±0.005mm）調整軸承間隙，推薦間隙值 = 0.001D~0.002D（D 為軸徑，mm）；
熱脹補償：高溫工況（＞80℃）預留熱脹竄動空間（0.002L，L 為軸長，mm），避免熱變形導致卡死。
3. 潤滑與材料改進
高粘度潤滑油：選用粘度指數＞150 的合成油（如 PAO 基油，40℃粘度 100~150cSt），增強油膜承載能力；
耐磨材料：蝸桿采用 20CrMnTi 滲碳淬火（硬度 HRC58~62），蝸輪使用 ZCuSn10Pb1 錫青銅，降低磨損引起的竄動。
五、典型故障診斷流程
噪音頻譜分析：使用 FFT 分析儀檢測 100~5000Hz 頻段，若軸向竄動存在，會出現：
嚙合頻率 為竄動頻率）；
軸向竄動測量：用百分表抵在軸端，手動盤車讀取竄動量（正?！?.05mm，超差需拆檢）；
軸承狀態檢測：通過振動加速度傳感器（采樣頻率≥10kHz）分析軸承特征頻率（如外圈故障頻率，為保持架頻率）。
總結
軸向竄動對蝸輪蝸桿減速機噪音的影響本質是 “嚙合精度破壞 - 動態載荷失衡 - 潤滑失效” 的連鎖反應，其影響程度與竄動量呈指數關系（竄動量翻倍，噪音增加 6~10dB）?？刂聘Z動需從軸承選型（預緊 + 精度等級 P5 以上）、安裝精度（同軸度≤0.03mm）、潤滑設計（油膜厚度≥2μm）三方面入手，終將軸向竄動控制在允許公差（0.01~0.1mm）內，確保噪音符合行業標準（≤85dB）。實際應用中，建議每 5000 小時用百分表檢測竄動量，超過允許值的 50% 時即進行維護調整。

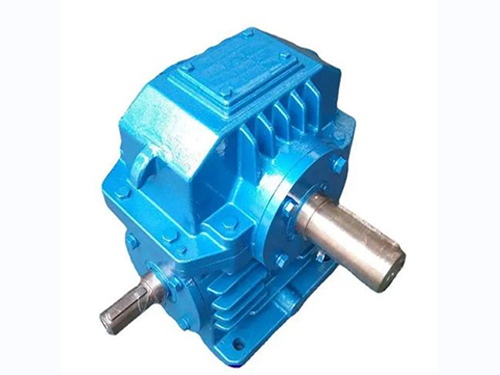

WHS圓弧齒蝸輪減速機
