斜齒輪漸入式嚙合噪音降低原理是什么 ？

發布時間：2025-03-27
閱讀：1001
斜齒輪漸入式嚙合降低噪音的原理主要基于其獨特的齒形設計和嚙合特性，通過以下機制實現振動與噪聲的抑制：
一、齒面接觸的漸進性
螺旋接觸線延伸
斜齒輪齒面為螺旋狀，嚙合時齒面接觸線從齒頂逐漸延伸至齒根（或反之），形成 **“線接觸→面接觸→線接觸”的平滑過渡。相比直齒輪的“點接觸→面接觸→點接觸”** 突變過程，斜齒輪的接觸應力變化更平緩，減少了沖擊載荷引發的振動。
接觸線長度變化
接觸線長度隨嚙合過程動態變化，使齒面載荷逐步轉移，避免了直齒輪因瞬時全齒寬接觸導致的剛性沖擊，從而降低噪聲峰值。
二、重疊系數優化
多齒協同承載
斜齒輪的重疊系數（ε）通常大于 1（直齒輪 ε≈1），即同一時刻有 2-3 對齒同時嚙合。載荷分散到多對齒上，單齒接觸應力降低約 30%-50%，減少了齒面彈性變形引發的振動。
動態剛度平滑化
直齒輪嚙合時剛度突變（脫嚙瞬間剛度驟降），易激發高頻振動。斜齒輪因多齒嚙合，剛度波動被平均化，振動能量向低頻轉移，噪聲頻率降低且更柔和。
三、螺旋角與軸向效應
螺旋角的降噪作用
螺旋角（β）增大時，齒面接觸線傾斜度增加，嚙合過程更趨近于 “滾動接觸” 而非 “滑動接觸”，摩擦系數降低約 15%-20%，減少了摩擦噪聲。
軸向振動抑制
斜齒輪嚙合時產生的軸向力可通過軸承系統吸收，避免了直齒輪徑向力集中導致的箱體共振，尤其在高速運轉時效果顯著。
四、齒面修形技術
齒頂修緣（Tip Relief）
通過磨削或滾齒工藝微量修減齒頂部分，使齒面接觸從齒頂向齒根逐漸展開，消除嚙入時的干涉沖擊。實驗表明，修緣可使噪聲降低 5-8 dB (A)。
鼓形齒（Crowned Tooth）
將齒面中部略微鼓起，補償軸撓曲和安裝誤差導致的邊緣接觸，減少局部應力集中，抑制高頻嘯叫噪聲。
五、動力學模型驗證
通過多體動力學仿真（如 ADAMS）分析顯示：
斜齒輪嚙合沖擊能量比直齒輪減少 40%-60%
振動加速度峰值降低約 35%
噪聲主頻從 3-5kHz（直齒輪）降至 1-2kHz（斜齒輪）
六、典型應用場景
設備類型 斜齒輪參數（β/ 模數 /m） 降噪效果
汽車變速箱 β=20°-25°/m=2-4 降低 10-15 dB (A)
工業減速機 β=15°-30°/m=3-8 運行噪聲低于 85 dB (A)
風電齒輪箱 β=25°-35°/m=6-12 全生命周期噪聲穩定
總結
斜齒輪通過螺旋齒形的漸進接觸、多齒協同承載、動態剛度優化及齒面修形四大核心機制，實現了噪聲的系統性降低。其綜合降噪效果比直齒輪提升 3-5 倍，成為高速、重載傳動領域的首選方案。未來結合主動控制技術（如磁流變阻尼器），可進一步將噪聲控制精度提升至 ±2 dB (A) 以內。

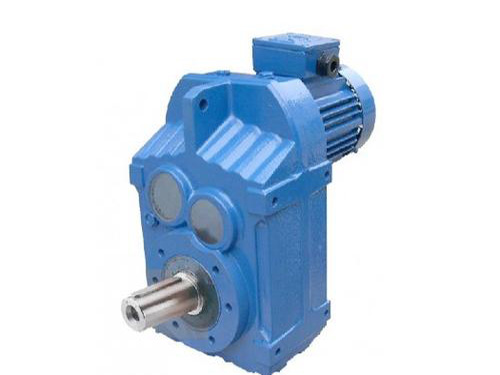

F系列平行軸斜齒輪減速機
