擺線減速機輕量化技術有哪些？

發布時間：2025-03-28
閱讀：1001
擺線減速機的輕量化技術是當前工業傳動領域的重要研究方向，其核心目標是在保持傳動性能的前提下，通過材料革新、結構優化、工藝升級等手段實現設備減重。以下是結合行業實踐與前沿技術的系統性分析：
一、材料體系革新
高性能輕合金應用
鋁合金：采用高強度鋁合金（如 7075-T6）替代傳統鑄鐵，密度降低 60% 以上，同時通過固溶時效處理提升強度至 450MPa 以上。
鎂合金：AZ91D 鎂合金的密度僅為 1.8g/cm3，在非關鍵受力部件（如端蓋、油標）中應用可進一步減重 15%-20%，但需通過微弧氧化處理解決耐蝕性問題。
鈦合金：Ti-6Al-4V 鈦合金在高速軸、擺線輪等關鍵部件的應用，可使接觸疲勞強度提升 30%，同時減重 40%，但成本較高。
復合材料突破
PEEK 基復合材料：填充 30% 碳纖維的 PEEK 材料（CF/PEEK）拉伸強度達 200MPa，摩擦系數降至 0.1，在擺線輪、行星架等部件中應用可減重 50%，且壽命延長 3 倍1115。韓國 SBB Tech 采用 PEEK 制造機器人減速器齒輪，彈性模量提升 20%，解決了金屬齒輪的粘接問題。
纖維增強塑料（FRP）：玻璃纖維 / 環氧樹脂復合材料用于非承載結構件，如防護外罩，減重達 60%，同時具備優異的抗腐蝕性能。
梯度材料設計
采用表面滲碳淬火 + 內部低碳鋼的梯度結構，在擺線輪齒面形成 55-60HRC 的硬化層，心部保持良好韌性，使接觸應力降低 30%，零件壽命延長 2 倍。
二、結構拓撲優化
多目標拓撲優化
基于有限元分析（FEA）建立體積、軸承載荷、齒根應力的多目標優化模型，通過變密度法去除冗余材料。例如，泰隆減速機通過拓撲優化實現減速器功率密度提升 20%，重量減輕 10%。
典型案例：某擺線減速機箱體經拓撲優化后，材料利用率從 65% 提升至 82%，減重 18%，一階模態頻率提高 25%。
空心化與點陣結構
擺線輪采用環形空心結構，腹板厚度從 8mm 減至 4mm，配合內部蜂窩點陣支撐，在保持抗彎剛度的同時減重 35%。
輸入軸、輸出軸采用階梯式空心設計，內徑比達 0.6，扭轉剛度損失小于 5%，重量減少 28%。
模塊化集成設計
將軸承座、密封結構、潤滑通道集成于一體，減少零件數量。例如，海商第二代矢量擺線減速機通過模塊化設計，零件數量減少 40%，裝配工時縮短 50%。
采用鋁鋼復合結構，如科達利的鋁鋼復合減速機，內外軸復合設計減重 33%，扭矩密度提升 50%。
三、制造工藝升級
精密成形技術
精密鑄造：采用熔模鑄造工藝生產鋁合金殼體，尺寸精度達 IT7 級，表面粗糙度 Ra≤3.2μm，減少后續加工量 40%。
冷擠壓成形：擺線輪齒形通過冷擠壓一次成形，材料利用率從切削加工的 40% 提升至 90%，齒面硬度提高 15%。
3D 打?。篠LM 技術制造鈦合金行星架，實現復雜點陣結構的一體化成形，減重 45%，疲勞壽命提升 20%。
表面處理技術
離子滲氮：擺線輪齒面經離子滲氮處理，形成 0.3mm 厚的氮化層，硬度達 1200HV，接觸疲勞壽命延長 3 倍。
PVD 涂層：在齒輪表面沉積 TiAlN 涂層，摩擦系數從 0.15 降至 0.08，磨損率降低 80%，適用于高速輕載工況。
沖壓與注塑工藝
日本 SYVEC 采用沖壓成形齒輪制造擺線減速機，成本降至傳統切削工藝的 1/10，效率達 90% 以上。
PEEK 齒輪通過注塑成形，齒形精度達 ISO 8 級，生產效率提升 5 倍，適用于微型擺線減速機。
四、傳動原理創新
擺線輪修形技術
采用 “等距 + 移距 + 齒厚” 組合修形，如 RV 減速機擺線輪修形后，傳動誤差從 ±30arcmin 降至 ±5arcmin，承載能力提升 40%7。
非對稱齒形設計：擺線輪齒頂修緣量增加 15%，減少嚙合沖擊，噪音降低 8dB。
多自由度傳動結構
雙擺線傳動：兩組擺線輪錯齒布置，載荷分布均勻性提升 60%，可實現 300% 過載能力。
行星擺線復合傳動：將行星輪系與擺線輪系結合，傳動比范圍擴展至 1:1000，體積縮小 30%。
智能傳動系統集成
內置傳感器：在擺線輪、軸承等關鍵部位嵌入應變片與溫度傳感器，實時監測載荷與熱狀態，實現預測性維護。
電機 - 減速機一體化：如電動獨輪車的永磁輪轂電機與擺線減速機集成設計，整體重量減輕 20%，傳動效率提升至 92%。
五、可靠性與成本平衡
仿真驗證體系
建立多體動力學模型，模擬擺線輪嚙合過程，動態響應誤差控制在 ±2% 以內。
熱流固耦合分析：通過 CFD 模擬潤滑油流動，優化油路設計，使最高油溫降低 15℃。
試驗測試技術
疲勞壽命測試：采用 MTS 試驗機進行 10?次循環加載，驗證輕量化部件的可靠性。
環境適應性測試：在 - 40℃~120℃溫變、鹽霧腐蝕等極端條件下，驗證材料與結構的穩定性。
成本控制策略
材料替代經濟性：鋁合金替代鑄鐵的成本增加約 15%，但全生命周期能耗降低 20%，回收期約 2 年。
工藝優化：沖壓齒輪的制造成本僅為切削工藝的 1/10，規?；a(chǎn)后可進一步降低成本。
六、典型應用案例
技術方向 應用案例 性能提升
材料輕量化 科達利輕量化擺線減速機（PEEK 復合材料） 減重 50%，壽命延長 3 倍
結構優化 減速機拓撲優化殼體 減重 18%，模態頻率提高 25%
工藝創新 SYVEC 沖壓齒輪擺線減速機 成本降至 1/10，效率達 90%
傳動創新 擺線減速機 零件數量減少 40%，精度 ±1arcmin5
七、挑戰與趨勢
技術挑戰
復合材料的長期可靠性驗證（如 PEEK 在 10?次循環后的性能衰減）。
高精度加工工藝的穩定性控制（如沖壓齒輪的齒形精度一致性）。
輕量化結構的抗沖擊性能提升（如薄壁殼體的抗振設計）。
發展趨勢
智能化：集成傳感器與數字孿生技術，實現狀態監測與壽命預測。
綠色化：采用生物基復合材料（如麻纖維增強環氧樹脂），降低環境負荷。
極端化：針對深海、太空等極端環境，開發耐高壓、高低溫的輕量化減速機。
通過上述技術的綜合應用，擺線減速機的輕量化已從概念走向工程化，未來將在人形機器人、航空航天、新能源汽車等領域?qū)崿F(xiàn)更廣泛的突破。

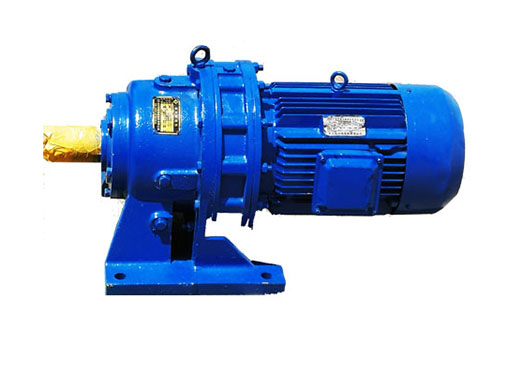

擺線減速機
